聚四氟耐酸堿防腐涂料是以改性聚四氟乙烯樹脂作為主要成膜物質(zhì)，聚四氟乙烯微粉、氮化硼、碳化硅、納米氧化鋅、超細(xì)鱗片云母粉作為功能性填料，鈦白粉、硫酸鋇等作為體質(zhì)填料，與助劑、氟素表面活性劑和溶劑等研發(fā)生產(chǎn)能抵抗高濃度的強(qiáng)酸、強(qiáng)堿腐蝕，解決惡劣腐蝕工況下的新型重防腐涂料。
涂層具有較好抗陰極剝離性能，高附著力。
涂層較低表面能，憎水、憎油、酸堿液體不易沾污。
涂層高耐候、耐濕熱、耐鹽霧、抵抗紫外線的降解作用。
涂層耐高濃度硫酸，硝酸，耐強(qiáng)氧化劑，抗氧化性能優(yōu)異。
涂層具有良好的力學(xué)性能，硬度和柔韌性均衡，自潤滑、高耐磨。
涂層致密抗?jié)B透強(qiáng)，有效阻擋Cl﹣、H+、S2-等腐蝕性因子滲透腐蝕
涂層對(duì)多數(shù)化學(xué)品表現(xiàn)惰性，耐強(qiáng)酸強(qiáng)堿液體和鹽霧、沸水和有機(jī)溶劑。
聚四氟耐酸堿防腐涂料適用于多領(lǐng)域多行業(yè)的金屬、混凝土、磚石等基體的腐蝕防護(hù)以及與玻璃鋼表面涂覆復(fù)合使用。包括化工鋼結(jié)構(gòu)、設(shè)備、反應(yīng)釜、罐、介質(zhì)管道，酸堿池、污水池、廢液收集池槽，脫硫塔、洗滌塔、煙囪煙道，港口設(shè)施等多種腐蝕惡劣、酸堿浸泡、強(qiáng)氧化性等工況下的重防腐防護(hù)。
改性聚四氟乙烯樹脂是以四氟乙烯單體與功能單體共聚合成方法制得，其特性主要是在氟樹脂主鏈上引入部分官能團(tuán)的單體，降低原有氟樹脂的結(jié)晶性，在配方體系設(shè)計(jì)和功能填料和體質(zhì)填料的甄選方面，以降低涂層表面腐蝕動(dòng)力，增加涂層結(jié)構(gòu)腐蝕阻力為主要出發(fā)點(diǎn)，體系中添加聚四氟乙烯微粉，目的在體系中引入更多C-F高能化學(xué)鍵，利用氟原子上負(fù)電荷集中，電負(fù)性極大，電子云密度高，可保護(hù)C-C主鍵避免化學(xué)介質(zhì)及紫外線的破壞，加之陶瓷材料多具有離子鍵和共價(jià)鍵結(jié)構(gòu)，鍵能高，原子間結(jié)合能力強(qiáng)，功能性填料與通過優(yōu)化粒徑級(jí)配達(dá)到緊密堆積與鱗片云母粉構(gòu)成的“迷宮效應(yīng)”增加涂層的抗?jié)B透能力，降低腐蝕性介質(zhì)在涂層中的擴(kuò)散速率，即降低腐蝕過程的速率。聚四氟耐酸堿防腐涂料在涂膜固化過程中，氟素表面活性劑在電子牽引力的作用下，在涂膜表面形成一層疏水、拒油的涂膜，使得腐蝕性因子很難在涂層表面潤濕、鋪展、滲透，有效阻住腐蝕性因子的腐蝕。

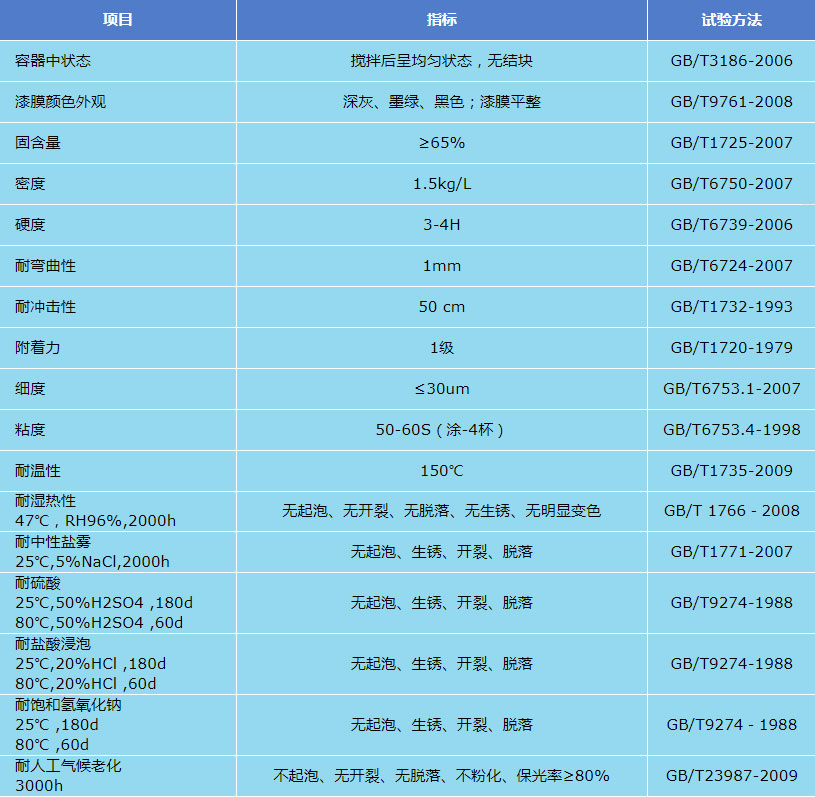

技術(shù)參數(shù)
理論涂布率：干膜厚度80μm，理論涂布率為0.22kg/㎡。
實(shí)際涂布率：受涂裝工件外形尺寸、施工天氣、不同施工人員影響，考慮損耗系數(shù)。
固化時(shí)間：表干時(shí)間：小于2h（23℃），硬干時(shí)間：小于24h（23℃），完全固化7天。
復(fù)涂間隔：最小8小時(shí)，最大7d（超過最大涂裝間隔，表面進(jìn)行拉毛處理。）
一般單道涂層涂裝后用手指輕觸，涂層粘手但無涂料粘附，即可進(jìn)行下道聚四氟耐酸堿防腐涂料涂裝。
基體處理
新 鋼 材：噴砂除銹至Sa2.5級(jí)，表面粗糙度要求控制在30～60μm范圍內(nèi)。
舊 涂 層：剔除舊涂層，噴砂Sa2.5級(jí)或打磨至金屬本身顏色，粗糙度在30～60μm范圍內(nèi)。
局部修補(bǔ)：清除基體表面油污、殘銹、氧化皮等不牢固物；電動(dòng)工具打磨至St3級(jí)。
基體噴砂或者打磨處理后，進(jìn)行吹灰處理，或用揩布蘸取溶劑進(jìn)行擦拭；視環(huán)境條件一般基體處理后8小時(shí)內(nèi)盡快涂裝，以免返銹或沾染污物影響施工質(zhì)量，杜絕隔夜涂裝。
環(huán)境條件
環(huán)境溫度和基體表面溫度一般在5℃～60℃范圍內(nèi)施工，空氣相對(duì)濕度不超過85％。
基體表面溫度必須高于露點(diǎn)溫度3℃，防止結(jié)露。
涂裝方法
刷涂：刷涂或輥涂施工采用橫豎交叉方法涂裝，使涂料充分浸潤基體表面。
噴涂：采用空氣噴涂或高壓無氣噴涂方法涂裝，槍嘴距基體30-40cm垂直涂裝。
涂料混合
聚四氟耐酸堿防腐涂料主劑組分∶固化劑組分＝14∶1（重量比）
受施工條件、環(huán)境溫度或其他條件影響，配比比例會(huì)有調(diào)整，請(qǐng)以包裝桶上標(biāo)明配比為準(zhǔn)。開桶后使用動(dòng)力工具先將主劑攪勻無沉淀，持續(xù)攪拌的同時(shí)，將搖勻的固化劑緩慢加入主劑攪勻3至5分鐘即可使用。強(qiáng)烈建議使用機(jī)械工具攪拌，混合后的涂料適用期為5-8小時(shí)，請(qǐng)根據(jù)施工進(jìn)度安排使用。
涂料稀釋
聚四氟耐酸堿防腐涂料通常情況不需要稀釋，如有必要可選用有機(jī)溶劑如二甲苯、乙酸丁酯、乙酸乙酯或聚氨酯和氟碳類稀釋劑。當(dāng)溶劑選擇不明確時(shí)應(yīng)先咨詢廠家，以確保涂裝體系的兼容性。
包裝貯存
聚四氟耐酸堿防腐涂料為雙組份涂料，20kg/桶包裝。
產(chǎn)品未開封且經(jīng)妥善保存，自包裝之日起，有效儲(chǔ)存期12個(gè)月。
貯存在干燥、陰涼場所，避免暴曬，遠(yuǎn)離熱源及火源，運(yùn)輸和貯存5-40℃溫度范圍內(nèi)。
