建筑保溫節能涂料是針對建筑外保溫系統和建筑內保溫系統，研發生產的一款新型建筑節能涂料；與反射隔熱涂料相比除了具有良好反射隔熱、輻射隔熱性能以外，涂料能夠形成較厚涂層，低熱導率的阻隔隔熱性能更為優異。比保溫砂漿類材料具有更低的密度和導熱系數；達到同樣的保溫效果下涂層更薄，更加輕量化；具有更好的層間附著力，降低脫落帶來的風險。建筑保溫節能涂料多種底漆和飾面涂層具有良好的兼容效果，形成一套具有良好的隔熱保溫效果的防水、防腐、裝飾體系。
涂料水性環保無毒，大量無機物組成，低VOC，無閃點。
保溫性能優異，替代傳統保溫砂漿且施工效率高。
提高墻體的防潮性能，避免墻體結露、霉斑、起殼等現象出現。
涂層抗冷熱收縮性能優異，減少涂層因受熱脹冷縮而引起開裂和脫落。
涂層具有良好系統匹配性和突出的層間附著力，能夠遮蓋微細裂紋。
涂層具有的微觀微孔結構，保證保溫系統既防水又透氣。
采用高耐候、耐酸、耐堿、塑性好的特種復配乳液作為成膜物質，成膜后的涂層具有永久的柔韌性。選用中空玻璃微珠和納米氣凝膠為主要功能填料；其中氣凝膠密度極低，孔隙率占整體積的90%以上，且孔隙直徑小于空氣分子平均自由程，空氣失去自由流動的能力，抑制空氣的對流導熱。涂料干燥固化后，涂層中無數個納米級和微米級失去或降低自由流動能力的空心小球密集的鋪展到墻體表面，形成具有低熱導率的涂層，以達到減少熱量對流傳導的目的。涂層系統具有的納米三維網絡結構特性，又減少了固體顆粒的接觸面積，增加了熱傳導路徑，進一步起到熱量傳導效果。

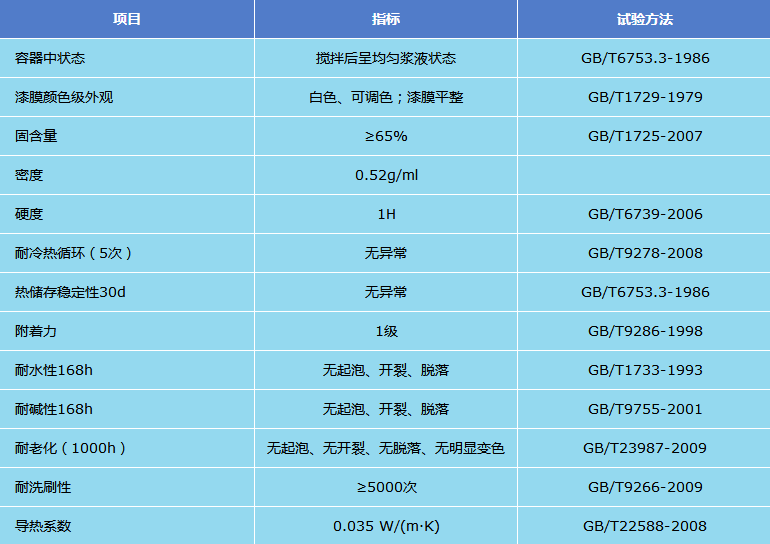

基體處理
建筑保溫節能涂料應用于舊墻面翻新時，用砂紙、鏟刀、打磨工具等，清除墻面疏松舊層、泥土、白霜、油污等污染物。用膩子修補裂縫、空洞等缺陷后，待墻面層完全干燥后可進行底漆涂裝。如遇含有酸、堿等成分腐蝕的廠房、實驗室、設備間時，先用高壓水對墻面進行沖洗完全干燥后在進行修補、涂裝等施工工序。
新建混凝土或水泥砂漿表面須經過標準養護時間充分“吐堿”；含水率＜10%，PH值＜10后方可施工。基層表面應干燥、堅實、牢固，不應有起砂、裂縫、浮塵等缺陷。基層經處理后應盡快進行施工，以免二次污染。
建筑保溫節能涂料在金屬基體表面涂裝時，應去除基體表面的油污、殘銹、氧化皮、舊的有機油漆涂層等。確保基體干凈或者有完整的防腐涂層。如基體防腐涂層局部修補時，基體表面必須打磨到St3級，涂裝防腐層，待防腐涂層實干后在進行該涂料涂裝。
環境條件
基體處理后盡快施工；基體表面溫度和環境溫度一般不低于10℃，表面溫度至少應高于露點3℃以上。空氣相對濕度不超過85％；當環境溫度5～10℃時，如表干速度在30min之內，則可以施工。5℃以下應停止施工。戶外施工如遇大風、陰雨應停止施工。
3、涂裝
采用抹涂、刮涂、高壓無氣噴涂等方法施工。涂層厚度建議2-3mm左右。
建筑保溫節能涂料為單組份粘稠膏狀；開桶攪拌均勻，使其具有良好的施工性能。涂料進行厚涂時，需要分多遍涂裝，來達到規定涂層的厚度。切勿一次性涂裝過厚，否則容易引起涂層干燥后開裂。待上一道涂層完全干燥后，在進行下一道涂裝，直至達到規定涂裝厚度。待以達到規定厚度的涂層完全干燥后（至少72小時以上）方可進行飾面涂料涂裝。
稀釋與工具清洗
涂裝設備及工具用完后直接用清水清洗。 一般不建議稀釋，如現場需要可聯系廠家。
包裝與貯存
建筑保溫節能涂料15kg/桶。
貯存在干燥、陰涼、清潔室內，避免冷凍和暴曬，剩余的涂料密封蓋好，防止污染引起變質，運輸和儲存在5-40℃溫度范圍內。
產品未開封且經妥善保存，自包裝之日起，有效儲存期12個月，如超過有效儲存期，經檢驗，各項指標合格后，仍可使用。
