彈性反射隔熱防水涂料是以改性丙烯酸多元共聚物彈性乳液為成膜物質，配伍反射型納米鈦白粉、鈦白粉、空心玻璃微珠、陶瓷微粉、稀土氧化物等功能填料，功能助劑等研發生產的單組份高彈性高反射率特種功能涂料。建筑物外表面涂覆后，形成一種特殊光譜選擇性的涂層，達到良好隔熱降溫效果。涂料固化成膜后涂層粘結力強，高延展性涂膜與基層構成一個剛柔結合的完整防水體系，以適應基體結構的形變，達到長效防水抗滲的作用。


附著力強，適用多種基體材料。
涂層耐老化，耐黃變，不易粉化開裂。
以水為溶劑安全環保，無閃點，生產和使用過程對環境無污染。
涂層具有高彈性和高延展性可適應結構的多種變形，達到長期防水抗滲的作用。
涂層具有光譜選擇特性；反射、輻射、阻隔相互協同作用，起到更好的降溫效果。
彈性反射隔熱防水涂料適用于在建筑外墻和屋頂進行反射隔熱和防水處理；可涂裝在彩鋼瓦、樹脂瓦、木材、石材、水泥砂漿、混凝土和瀝青氈等其他防水材料表面。

吸收紫外光線：
彈性反射隔熱防水涂料中添加紫外線吸收劑，使涂層吸收大部分波段（λ﹤380nm）的紫外光能量，減少紫外光對涂層造成老化、粉化、黃變等影響，延長涂層使用壽命，保證其他填料的隔熱作用。
反射紅外光線：
利用納米二氧化鈦對太陽光全波段反射，特別是可見光波段（λ=380-780nm）的高反射率。把太陽光中大部分的熱能反射掉，降低基體表面溫度。
輻射散熱：
彈性反射隔熱防水涂料配伍中添加氧化鋯和稀土氧化物，提高涂層近紅外波段（λ=780-1350nm）的紅外發射率，使基體吸收的熱量以一定波長的紅外線輻射到外層空間，避免基體熱量累積升溫。
阻隔隔熱：
彈性反射隔熱防水涂料中空心微珠包裹的空氣處于一個密閉的空間，類似于真空環境。施工后使得很多微米級的空心微珠鋪展到涂層里面，降低涂層的導熱系數，阻隔熱量向基體傳導。

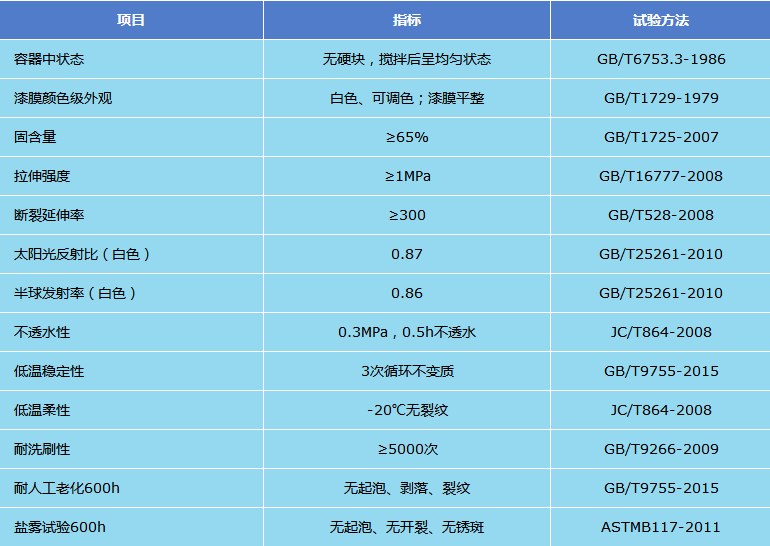

技術參數
理論涂布率：干膜厚度100μm，理論涂布率為0.25-0.3kg/㎡。
固化時間：表干時間小于2h（25℃）。重涂間隔8h以上（25℃）。
實際涂布率：受涂裝面粗糙程度和不同施工人員影響，考慮損耗系數。
基體處理
彈性反射隔熱防水涂料應用于舊墻面翻新時，用砂紙、鏟刀、打磨工具等，清除墻面疏松舊層、泥土、白霜、油污等污染物。用膩子修補裂縫、空洞等缺陷，膩子干燥后，清掃打磨掉的粉塵后即可涂裝。如遇含有酸、堿等成分腐蝕的廠房、實驗室、設備間時，先用高壓水對墻面進行沖洗完全干燥后在進行修補、涂裝等施工工序。
新建混凝土或水泥砂漿表面須經過標準養護時間充分“吐堿”；含水率＜10%，PH值＜10后方可施工。基層表面應干燥、堅實、牢固，不應有起砂、裂縫、浮塵等缺陷。
環境條件
基體表面溫度和環境溫度一般不低于10℃，表面溫度至少應高于露點3℃以上。空氣相對濕度不超過85％；當環境溫度5～10℃時，表干速度在30min內，則可以施工。5℃以下應停止施工。戶外施工如遇大風、陰雨應停止施工。
涂料混合
彈性反射隔熱防水涂料開桶后，使用機械設備攪拌均勻即可使用。
本涂料常規情況下不需要稀釋，如使用過程中需要調節粘度可用清水作為稀釋劑（建議不超過10%），施工完成后用清水清洗工具即可。
涂裝方法
彈性反射隔熱防水涂料可采用輥涂、無氣噴涂等方法施工，建議涂裝2遍復涂間隔4小時以上。
包裝與貯存
彈性反射隔熱防水涂料20kg/桶。貯存在干燥、陰涼、清潔室內，避免冷凍和暴曬。
未用完涂料密封蓋好，防止污染引起變質，運輸和儲存在5-40℃溫度范圍內。
產品未開封且經妥善保存，自包裝之日起，有效儲存期18個月，如超過有效儲存期，經檢驗，各項指標合格后，仍可使用。
