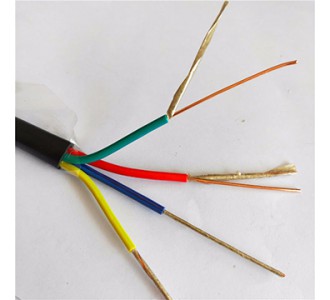

產品名稱:低煙低鹵、低煙無鹵阻燃型交聯聚烯烴絕緣控制電纜

、特點及用途

本產品適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。

執行標準

GB9330-88　Q/WTL11-2003

使用特性

1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV

2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃

3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

主要技術指標

1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿

2.電纜的透光率應符合下表

電纜外徑　D（mm）透光率（%）≥電纜外徑　D（mm）透光率（%）≥D>40705<D≤105010<D≤4060D≥540

3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90

4.鹵酸氣體釋放量，符合IEC754-1

5.燃燒氣體的PH值和導電率，符合IEC754-2　PH≥4.3　電導率≤10μS/mm。

代號、名稱及含義

項目代號含義系列代號DLDWLDK低煙低鹵低煙無鹵控制電纜絕緣材料VJEF聚氯乙烯交聯聚烯烴丁腈熱塑體護套材料VGS聚氯乙烯熱固性護套熱塑性護套屏蔽材料PP2銅網或鍍錫銅網銅帶/塑復合帶鎧裝材料2232鋼帶細鋼絲導體種類ABR獨股導體7股絞合導體多股絞合導體

生產范圍

截面(mm2)：0.5、1.0、1.5、2.5、4、6、10、16、25

無鹵低煙低毒環保型電線電纜

型 號

WDZ-BV 、 WDZ-RVS 、 WDZ-RVVP 、 WDN-BV、WDN-RVS 、WDN-RVVP 、ZR-BV 、ZR-RVS 、ZR-RVVP、NH-RVS 、NH-PVVP 、NH-BV、NH-RVS、NH-PVVP、WDZ-KVV、WDZ-KVV22、WDZ-KYJY、

　　WDZ-KYJY23 、WDZ-KYJYP、WDZ-KYJYP23 、WDZ-VV、WDZ-YJV

　　WDN-KVV、WDN-KVV22、WDN-KYJY、WDN-KYJY23、WDN-KYJYP、

　　WDN-KYJYP23、WDN-VV、WDN-YJV、ZR-KVV、ZR-KVV22、ZR-KYJV、ZR-VV 、ZR-YJV、NH-KVV、NH-KVV22、NH-KYJV、NH-VV、NH-YJV
