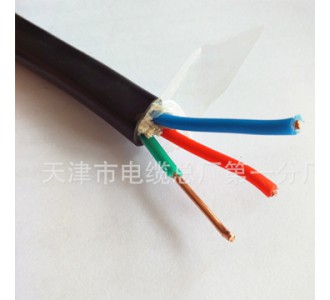

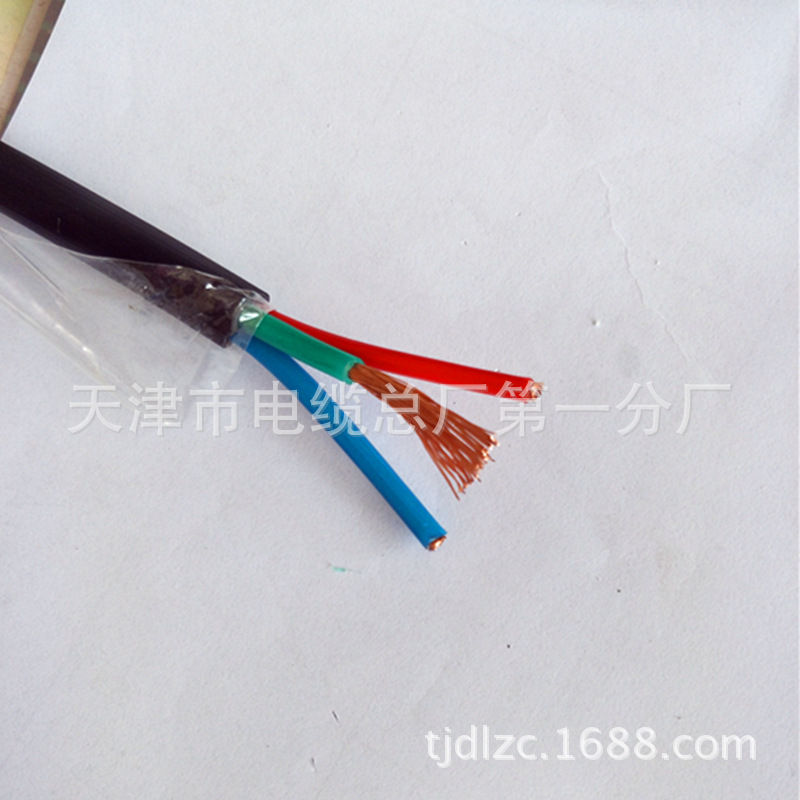

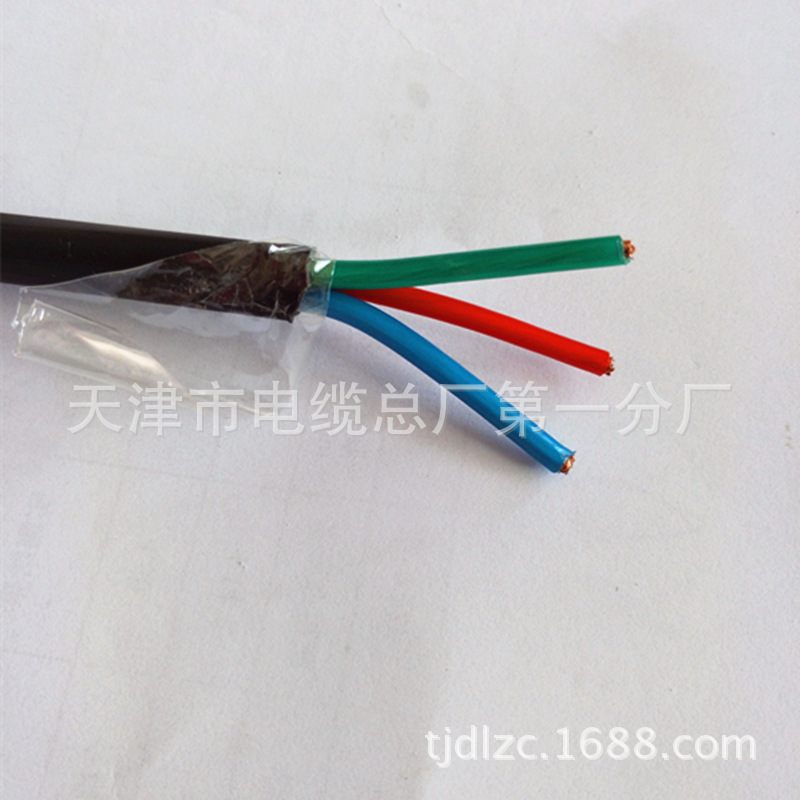

辛苦實拍，盜圖必究

無鹵低煙低毒環保型電線電纜
型 號
WDZ-BV 、 WDZ-RVS 、 WDZ-RVVP 、 WDN-BV、WDN-RVS 、WDN-RVVP 、ZR-BV 、ZR-RVS 、ZR-RVVP、NH-RVS 、NH-PVVP 、
NH-BV、NH-RVS、NH-PVVP、WDZ-KVV、WDZ-KVV22、WDZ-KYJY、
WDZ-KYJY23 、WDZ-KYJYP、WDZ-KYJYP23 、WDZ-VV、WDZ-YJV
WDN-KVV、WDN-KVV22、WDN-KYJY、WDN-KYJY23、WDN-KYJYP、
WDN-KYJYP23、WDN-VV、WDN-YJV、ZR-KVV、ZR-KVV22、ZR-KYJV、ZR-VV 、ZR-YJV、NH-KVV、NH-KVV22、NH-KYJV、NH-
VV、NH-YJV
產品名稱:低煙低鹵、低煙無鹵阻燃型交聯聚烯烴絕緣控制電纜

、特點及用途
本產品適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業
等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有
害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在
耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
執行標準
GB9330-88　Q/WTL11-2003
使用特性
1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV
2.電纜長期工作溫度為：-20－90，-40－1053.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

主要技術指標
1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿
2.電纜的透光率應符合下表
電纜外徑　D（mm）透光率電纜外徑　D（mm）透光率D>407053.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90
4.鹵酸氣體釋放量，符合IEC754-1
5.燃燒氣體的PH值和導電率，符合IEC754-2　PH4.3　電導率10μS/mm。
代號、名稱及含義
項目代號含義系列代號DLDWLDK低煙低鹵低煙無鹵控制電纜絕緣材料VJEF聚氯乙烯交聯聚烯烴丁腈熱塑體護套材料VGS聚 熱固性護套熱塑性護套屏蔽材料PP2銅網或鍍錫銅網銅帶/塑復合帶鎧裝材料2232鋼帶細鋼絲導體種類ABR獨股導體7股絞合
導體多股絞合導體
生產范圍
截面(mm2)：0.5、1.0、1.5、2.5、4、6、10、16、25
主要用途
該產品阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中心
、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。

低煙無鹵電線特性：
(1) 抗張強度比一般PVC電線大：一般PVC電線抗張強度大于1.05Kgf/mm2，而低煙無鹵電線抗張強度大于1.2Kgf/mm2；
(2) 具有良好的耐候性(-30105)；
(3) 具備良好的柔軟度(硬度為8090)；
(4) 具有非移性(因為此產品配方中不用添加可塑劑，故不會有移形性)；
(5) 燃燒時不會產生有毒黑煙(會產生少量白色煙霧)；
(6) 具有較高的體積電阻率：PVC電線一般為10121015Ω/cm3，低煙無鹵電線大于1016Ω/cm3；
(7) 具有良好的耐高壓特性：PVC電線一般耐10KV以上，而低煙無鹵電線高達15KV以上；
(8) 具有良好的彈性和粘性。
