棒條閥的概述

棒條閥有單層、雙層、手動、氣動、電液動，手動單層棒條閥，雙層電液動棒條閥。

電液動棒條閥又稱卸料調節器，是螺旋閘門的換代、礦山、建材等行業，是控制50mm以下物料流量的理想設備。
特點：
1．結構簡單，性能可靠，它克服了平板閘門物料顆粒大而造成的閘門無法關閉和缺點。本閥采用單棒條操作，所以操作力小，動作靈活方便。
2．棒條式閘閥(棒條閥)整個結構為**碳素鋼制造，強度高，使用壽命長，維修方便。
3．由于采用了雙棒條結構，因而克服了單棒條閘門承載能力小的缺點，因而它多用在較大口徑的重載條件下。

LB棒條閥結構簡單、易操作，無卡阻，克服了平板閘閥因物料顆粒大所造成啟閉力大，甚至關不進去的缺點。由于該閥采用單根棒條操作，因而操作方便、靈活、整體結構為優質型鋼焊接，剛性好、不變型、使用壽命長，無需維修，是中小型晶狀、塊狀物料控制的理想設備。

工作原理：

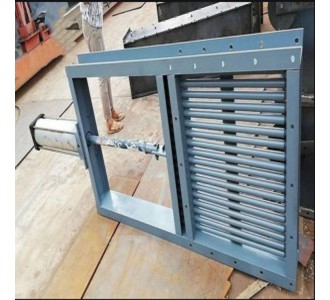

　　電液動棒條閥主要由框架和棒條組成，當棒條組插入框架里，則棒條就形成一個平行柵板，將物料阻隔在閘門的一側，若抽出一根棒條，側柵板上就會出現一條較大的空道，物料就由空道進入閘門的另一側，抽出棒條的多少應由工藝流程的需要來決定。

適用介質:50mm以下顆粒物料適用溫度:≤300℃棒條閘門結構簡單，易操作，無卡阻，能隨時調整通過物粒的大小(經調整能通過>50mm物料)。本閘門采用優質型鋼焊接，剛性強、使用壽命長、基本無維修量，是中小型晶狀、塊狀物料控制的理想設備。本閥是根據建材、選礦、冶金等行業對中小型固體塊狀物料的輸送、控制、篩選、給料等工藝的需要而研制的一種新型閘門，適用于≤50mm物料控制。

四、主要外形及連接尺寸

適用介質:50mm以下的顆粒物料

適用溫度: ≤300℃

驅動方式:氣動,電動,手動

手動棒條閥也可以需求做成電動棒條閥和氣動棒條閥，棒條閥的結構小口徑的做單向開關，口徑較大的做成雙向開關的手動雙向棒條閥，根據物料的顆粒度大小可以做成單層棒條閥和雙層棒條閥。

   棒條閥用于電廠的原煤，煤粉及石灰石粉等散裝物料的給料，輸送，控制等環節，落料過程允許有程度泄露的場合。一般安裝在料倉的下部或給煤機的進料口處。閥門的啟閉靠手拉動插管來調整給料量，它特別適合大顆粒或塊狀物料的流量控制。

LB系列（單雙層）棒條閥門具有開啟關閉速度快,運行阻力小的特點,. 同時閥門的結構充分考慮了粉粒體堅硬物料的特點,使閥門很少出現被物料卡住插管不能滑動的現象.
