插板閥，又稱手動刀型閘閥。刀形閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。
在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
用途
插板閥，又稱手動刀型閘閥。刀形閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。
在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
從八十年代進入我國。在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。到今天，全球刀閘閥用量最大的是美國和日本。
性能
閥門漏率:≤1.3×10Pa.L/S.
適用溫度:-30~+150℃
適用范圍:105~1.3×10Pa
閥門開啟時閥板兩側的壓差: ≤2.7×10Pa
主要零件材料
閥體、閥板:不銹鋼。
密 封 件:氟橡膠、波紋管(軸封)、丁腈橡膠。
折疊 連接尺寸
手動插板閥又稱手動閘閥與手動螺旋插板閥,主要由框架、閘板、絲桿、螺母、手輪等零件構成，通過手轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使手動插板閥達到啟閉目的。
工作性能
折疊 性能
刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏
安裝
手動閥
手動插板閥又稱手動閘閥與手動螺旋插板閥,。
手動插板閥的特點:
1，手動插板閥經常與卸料裝置或是料倉配套使用，手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，廣泛應用于冶金、碳素、化工、建材等行業。
2，手動插板閥具有結構簡單緊湊、設計合理、密封可靠、操作輕便靈活、體積小、通道流暢、阻力小、易安裝、易拆卸等優點，手動螺旋閘閥可水平安裝或是垂直安裝，具有防磨損和自動補償功能壽命長等特點。
3，手動插板閥在正常的使用過程中各傳動部位應定期檢查，加潤滑油做好維護。

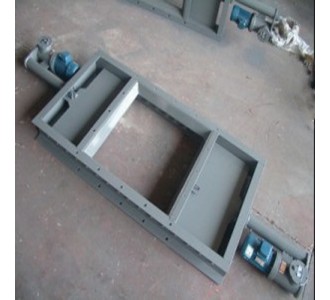

電動閥
電動插板閥使用中注意事項及其特點:插板閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式插板閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板插板閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分插板閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。插板閥密封結構可以分軟密封、硬密封結構。
?
