水庫（湖泊）水雨情監測系統適用于水利管理部門遠程監測水庫（湖泊）的水位、降雨量等實時數據。同時支持遠程圖像監控，為保障水庫的適度蓄水和安全度汛提供了準確、及時的現場信息。水庫（湖泊）水雨情監測系統一般由中心站和遙測站（監測站）組成。 遙測站（監測站）主要監測各個水庫（湖泊）的實時水位、降雨量、現場圖像等數據信息，并上傳至中心站。

  中心站通過相應的軟件平臺，接收并處理由遙測站發出的數據，根據需求向決策者提供至關重要的信息。同時系統可通過WEB、專屬移動端、短信等方式快速發布相關水雨情信息。

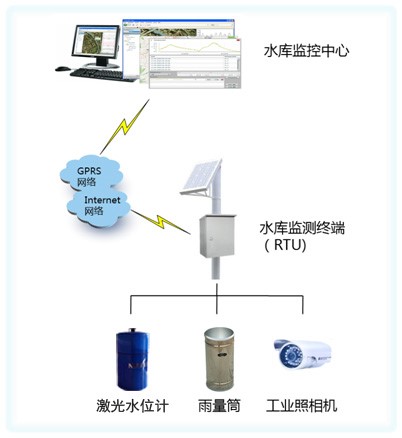

系統組成

水庫（湖泊）水雨情監測系統為典型的物聯網系統，分為傳感層、傳輸層、平臺層、應用層。

①傳感層

傳感層由水位傳感器、雨量傳感器、圖像采集攝像機組成，主要的功能是實時采集現場的水位、雨量、圖像等信息。

②傳輸層

傳輸層由專用RTU與電信公網組成，主要的功能是實時讀取處理各類傳感器的數據，并通過無線的方式發送至系統平臺。

平臺架構

平臺層的主要功能包括：系統信息管理、測點信息管理、電子地圖實時顯示、實時在線監測、歷史記錄管理、報表曲線管理、日志管理等七大部分，功能如下：

●系統信息管理：系統具備授權管理、授予不同的操作員不同的級別與操作管理權限。各部門、各級別管理人員可以通過網絡訪問管理系統，進行相關信息查詢、管理。

●測點信息管理：對測點安裝場地信息及測控終端信息、雨水情信息、照相機信息的管理。

●電子地圖實時顯示：主界面以水庫測點分布圖為背景，直觀顯示各測點位置情況、水位、雨量及警戒狀態，并以各種不同顏色表示警戒狀態。

●實時在線監測：實時進行信息列表顯示、單個測點詳細顯示、遠程參數設置等。

●歷史記錄管理：可按測點、時間段、報警類型等條件對歷史記錄信息進行查詢、Excel表格輸出、打印報表曲線管理：以曲線的形式顯示水位過程曲線。

●日志管理：記錄系統工作日志。

●移動APP:系統提供專屬APP，方便水庫及信息中心管理人員移動辦公，隨時隨地了解水庫（湖泊）水雨情監測情況。

方案特點

●一體式立桿設計，可實現前端站點的快速調試與部署。

●采用激光水位計進行多種水位監測，測量精度高，抗干擾能力強。

●采用無線傳輸方式，突破地域限制，適應性強。

●基于自主研發的無線RTU產品，可遠程對設備進行調試維護。

●基于B/S架構的系統平臺，可快速方便的對系統進行訪問。

●專屬客戶端支持用戶隨時隨地查看當前設備狀態。
