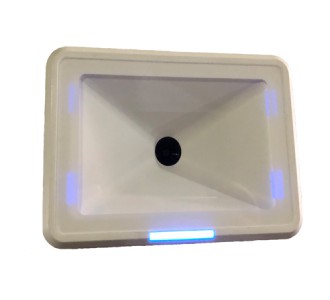

IVY-7500液晶背板二維碼條碼快速讀碼器參數：
|
電源 |
輸入電壓 |
直流5伏 |
|
工作電流 |
180mA@5.0V |
|
|
鐳射安全性 |
CDRHII級; IEC 60825-1：2級 |
|
|
電磁兼容 |
E En55022 B,FCC Part 15 Class B ,VCCI,BSMI |
|
|
|
光源 |
5600K LED |
|
掃描距離 |
0-206mm(UPC/EAN 100%,PCS=90%) |
|
|
掃描方向 |
全方位 |
|
|
掃描速度 |
1200次/秒 |
|
|
解析度 |
5mil@PCS90% |
|
|
對比度 |
30%UPC/EAN 100% |
|
|
指示燈 |
雙色LED(藍色和紅色) |
|
|
蜂鳴器 |
可調音頻和音調 |
|
|
接口 |
RS232串口、 USB |
|
|
物理屬性 |
尺寸 |
128x 88x 45 毫米( 長 x 寬 x高 ) |
|
重量 |
90克 |
|
|
數據線長 |
1米 |
|
|
使用環境 |
溫度 |
0°- 40°C/32°F - 104°F (使用) 20°- 60°C/-4°F -140°F(儲存) |
|
濕度 |
5 - 90% （無凝結) |
|
|
抗光性 |
最大2500LUX (熒光) |
|
|
抗震能力 |
從1米高處跌落至水泥面 |
|
|
所含配件 |
數據線(USB、RS232)、產品說明書、直流電源適配器(RS232配用) |
|
?
