一、公司簡介：

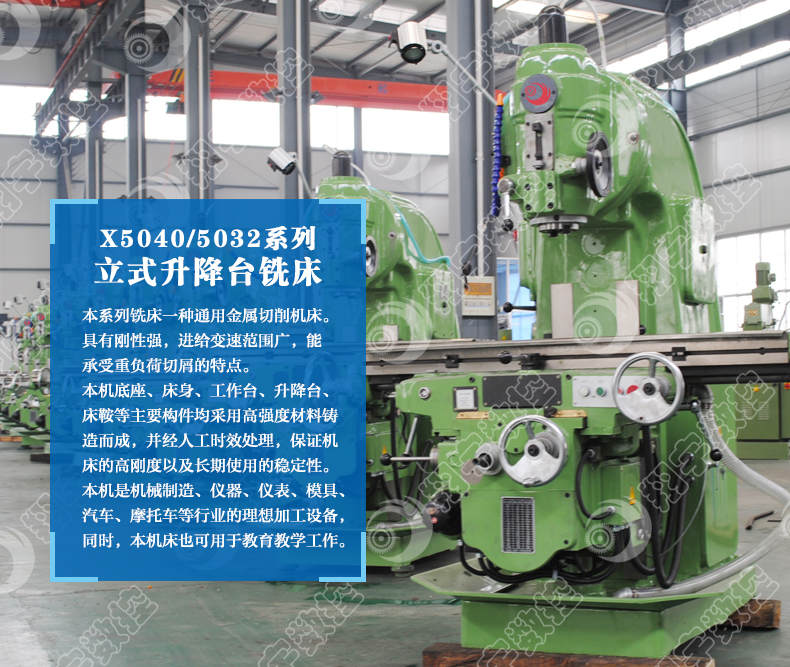

山東翔宇數控機床有限公司主要致力于金屬帶鋸床、數控車床、搖臂鉆床、立式鉆床、立式銑床、臥式銑床、炮塔銑床、鉆銑床等產品的研發、生產。
二、機床的主要特征：
本產品具有剛性強，進給變速范圍廣，能承受重負荷切屑的特點。可直接或通過附件安裝各種圓柱銑刀、角度銑刀以及端面銑刀來銑削平面、斜面、溝槽、孔等。
三、主要結構特點：
1、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定運行。
2、立銑頭可在垂直平面內順、逆回轉調整 ±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
3、工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件
迅速到達加工位置，加工方便、快捷，縮短非加工時間。
4、X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。
5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
6、機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
四、技術參數：
|
主要技術參數 |
Unit |
X5040 |
|
|
主軸孔錐度 |
|
7:24 ISO50 |
|
|
工作臺尺寸 |
mm |
1700×400 |
|
|
T型槽（槽數/寬度/間距） |
mm |
3/18/90 |
|
|
工作臺縱向行程（手動/機動） |
mm |
900/880 |
|
|
橫向行程（手動/機動） |
mm |
315/300 |
|
|
垂向行程（手動/機動) |
mm |
385/365 |
|
|
工作臺機動進給級數 |
級 |
18 |
|
|
工作臺機動進給量 |
縱向 |
mm/min |
19-950 |
|
橫向 |
mm/min |
12.6-634 |
|
|
垂向 |
mm/min |
6.3-317 |
|
|
工作臺快速進給量 |
縱向 |
mm/min |
2300 |
|
橫向 |
mm/min |
1540 |
|
|
垂向 |
mm/min |
770 |
|
|
主軸端面至工作臺距離 |
mm |
30-500 |
|
|
主軸通孔直徑 |
mm |
Φ29 |
|
|
主軸變速級數 |
級 |
18 |
|
|
主軸轉速范圍 |
rpm |
30-1500 |
|
|
主電機功率 |
kw |
11 |
|
|
進給電機功率 |
kw |
3 |
|
|
冷卻泵電動機功率 |
kw |
0.09 |
|
|
機床外型尺寸 |
mm |
2560×2160×2300 |
|
五、維護與保養
1、預防性檢修:翔宇數控提供定期檢修服務,檢查機床關鍵部位,降低機床故障停機風險;
2、定期維護: 翔宇數控為每一臺機床提供季度和年度維護,確保及早發現磨損情況、油品正常使用,大幅度延長延長機床精度保持性和使用壽命。
本信息于2020年12月25日發布，長期有效，YY
