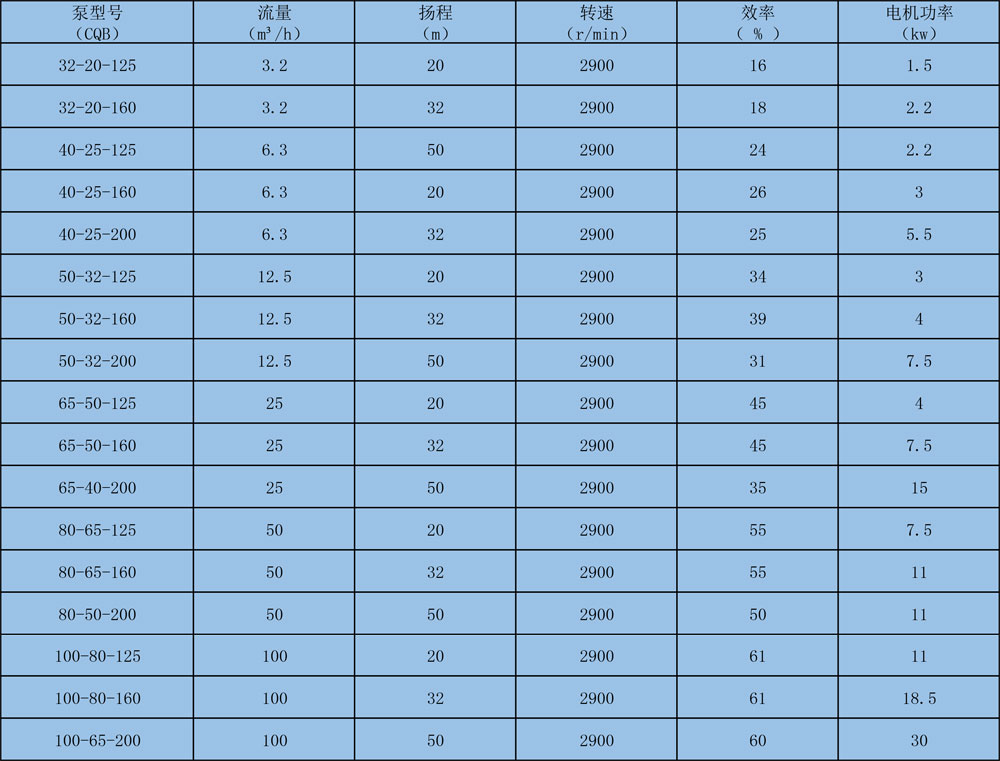

性能參數



產品概述

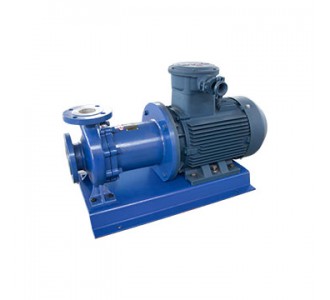

磁力驅動離心泵。主要特點是利用磁聯軸器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵軸與電動機同步旋轉，無接觸的傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而杜絕了石油化工行業中免不了的跑、冒、滴、漏現象，完全無泄漏。此種類型的泵適用于輸送有毒、有害、易燃、易爆和貴重液體介質，是創建了無泄漏、無污染文明車間、文明工廠的理想用泵。

應用領域

磁力泵適用于石油、化工、制藥、電鍍、環保、食品、影視洗印、水處理、國防等行業。是輸送易燃、易爆、易揮發、有毒、貴重和各種腐蝕性液體的理想設備。

使用環境

磁力泵其過流部件以?shī)W氏體不銹鋼材質為主，也可以帶非金屬襯里或熱固體性塑料，這類泵統稱金屬磁力泵，適用于輸送最大壓力1.6MPa，溫度不超過120℃，粘度不大于30*10-6m²/S的不含鐵磁性質顆粒和纖維的液體。當輸送介質系統壓力大于1.6MPa，溫度超過120℃，以及需要配套保溫措施時，本單位可以進行特殊設計制造。

結構特點

單級、單吸臥式離心泵。

·CFD計算流體力學設計水利部件，流道寬，效率高，氣蝕性能好，徑向力小。

·過流部件采用精鑄模造型，尺寸精準，流道清爽光潔，效率高。

·選用高性能、高耐溫的永磁材料，確保足夠的磁力矩。

·低渦流的隔離套設計，使泵的效率更高。

·零部件設計模塊化，互換性好。

·滑動軸承選用高硬度、高耐磨的特優材質陶瓷，獨特的雙軸承對中定位結構設計，配以先進的液體動力潤滑，保證泵運轉的可靠性和軸承的使用壽命。

·特殊的潤滑冷卻設計；內循環液流用于帶走隔離套上由渦流產生的熱量并潤滑滑動軸承，使泵軸向力自動平衡，保證泵的安全運行，合理的結構設計使所有內部循環系統都有足夠的壓力和流量保證泵穩定運行。

·隔離套具有完全排干介質（停泵修理時）和自動排空（啟動前灌注時）能力，一般用優質不銹鋼采用先進工藝制成。

·工況需要時可增加冷卻或加熱、保溫、便拆等裝置。
