隨著iPhone12的正式開售，不再標配耳機和充電器，沒有標配的充電器，對于充電器廠商來說，這也是一個商機，iPhone 12發布之后，各大平臺充電器的需求暴漲，國內的充電器廠商出現供不應求，驪微電子推出基于PN8162+PN8307H超精簡小體積PD 20W快充方案！
PN8162內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源，該芯片提供了極為全面和性能優異的保護功能，包括輸出過壓保護、逐周期過流保護、過載保護、軟啟動、輸入欠壓保護功能。通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和Soft Driver技術充分保證良好的EMI表現。
PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。PN8307H內置電壓降極低的功率MOSFET以提高電流輸出能，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。PN8307H集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能。
PD 20W快充方案亮點
★ 原邊主控 PN8162 和次邊同步 PN8307Ｈ均實現功率集成，得益于專利智能 MOS 技術，節省啟動電阻、CS偵測電阻等多顆外圍，PCBA 尺寸：28mm*28mm*24mm；

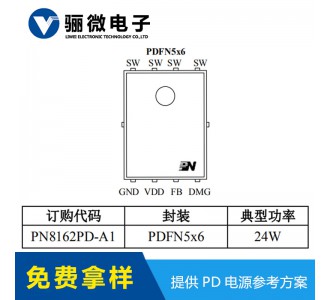

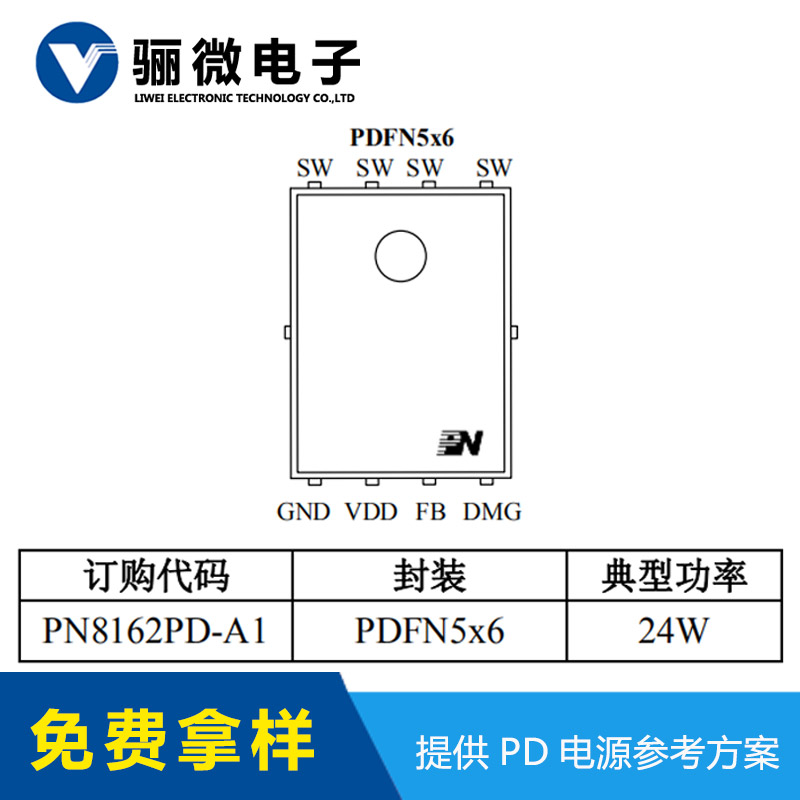

★ PN8162 采用 PDFN 專用功率封裝，相比傳統 SOP8，封裝熱阻從 80℃/W 降低至 15℃/W，顯著提高充電器功率密度；單邊 drain 腳位，高低壓引腳爬電距離大于 1.2mm，安全可靠；
★ PN8162 采用負載自適應谷底開通技術，徹底解決小體積充電器開關干擾源至 LN 線位移電流帶來的傳導難題，EMC 裕量大于 6dB；
★ PN8162 工作強制 DCM 模式，從而保證最糟工況下 SR 尖峰電壓可控制在 51V 以內，60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足，進而降低整體方案成本；
★ PN8162 內置輸入欠壓保護，通過 DMG 監控市電，防止市低壓工作導致電源異常；
★ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電，在 3-12V 輸出電壓范圍內無需外部 LDO；
★ PN8162 內置線電壓補償，根據市電自動調整內部峰值電流參考，全電壓范圍 OCP 精度在 10%以內；
★ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。
20W PD快充方案采用了高集成的芯片PN8162+PN8307H，PCBA 尺寸：28mm*28mm*24mm支持12V1.67A;9V2.22A;5V3A 輸出，內置了mos電源芯片及快充芯片，方案體積十分小巧，最大限度的減少了芯片外圍器件的數量，降低PCB板的占用面積，高密度20W PD快充方案，競爭力優勢明顯，更多PD 20W快充方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，可向驪微電子申請。>>
?
