大流量河道排水潛水貫流泵

我國平原地區的灌溉、調水、排水大泵站多為低揚程泵站，如南水北調東線工程設計揚程為1.7～90m，其中3m以下的6座，占8%，約6m的泵站57座，占76%；另外，近年來國家大力發展的城市防洪工程和水環境治理工程中的泵站也多為低揚程泵站，這些泵站具有揚程低，流量大等特點，流道的水力損失對泵裝置效率影響很大，因此在設計中泵裝置型式的選擇至關重要。

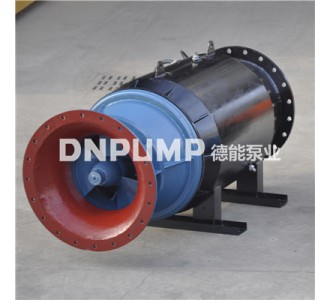

大流量河道排水潛水貫流泵圖片

潛水貫流式機組的水泵轉輪、后導葉、齒輪箱、電機連為一體直接布置在流道中，機組段采用全金屬殼體，整體吊裝，安裝方便。電機、齒輪箱在水中，設備外殼利用流動的水流冷卻，潛水電機設有滲漏、過載、過流、溫度等檢測、保護裝置。潛水貫流式機組利用了潛水電泵的技術，保持了燈泡貫流泵水力性能好、效率高的特點，具有土建結構簡單、機組結構緊湊、流道水力損失小等優點，但設備可靠性要求高，密封止水要求高。

安裝示意圖

燈泡式潛水貫流泵裝置，屬于水利水電工程技術領域。包括依次設置連接的進水流道、葉輪、導葉體、燈泡體、出水流道，所述進水流道為漸縮形體，導葉體為擴散導葉體，導葉體輪轂與葉輪輪轂、燈泡體的銜接部分過渡平順；燈泡體的外形呈水滴形，燈泡體的尾部為尖錐形，燈泡體支承在支撐件上；出水流道為單邊漸擴形體，出水流道由燈泡體出口圓形斷面經單邊漸擴光滑過渡至矩形出口斷面。本實用新型以流速分布均勻和水力損失小為原則對進水流道、燈泡體及出水流道進行了優化設計，以達到進水流道、燈泡體、出水流道的水力損失進一步減小，提高泵裝置水力效率的目的。適用于區域抗旱、城市防洪排澇和城鎮供水等領域，安全可靠，工程造價低，安裝維護方便，運行費用少。
