HSK-拉刀機構

HSK中空刀具接口（依照DIN 69893標準）概要

HSK中空刀具符合DIN69893標準，由于其明顯的技術優勢，它們的市場份額一直穩步增長。

在某些情況下，要求拉緊力超過DIN69893標準。

對此，BERG公司在HKR和HSH系列里開發了應用在不同場合下的拉緊組件。這些拉緊組件的基本特描述如下。

如何根據不同的法蘭型號為空心柄刀具配置不同規格的夾緊組請參考下表。確定了拉緊組請參考下表。確定了拉緊尺寸之后，根據刀柄直徑d2確定，不考慮法蘭尺寸。

HSK-E25  HK19 HK24/HKR 24   HK30/HKR30  HK38/HKR38 HK48/HKR48 HK60/HKR 60 HK75/HKR75 HSH19 HSH24 HSH30 HSK38 HSH48 HSK60 HSK75 HSK95 HSH120

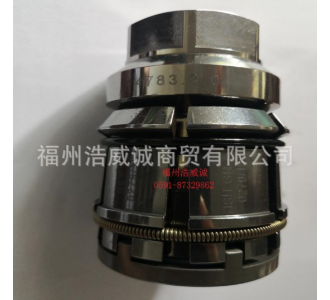

拉爪Gripper

HK,HRK

應用

HKR型拉爪用于拉緊DIN69893標準的中空刀具。

設計特點

HKR拉爪分六片，由一個彈簧環夾持，這樣在插入和移出空心柄刀具時可以擺動，拉緊時，拉爪中心位置拉桿的錐度會加大拉刀力。此拉爪免維護。

鎖緊螺栓允許在Z軸上的拉緊機械連續可變以定位和固定。安裝、拆卸過程中不需要特殊的工具。

主軸的內輪廓容易加工，HKR拉爪具有內置上也能安全的固定在主軸上，不致脫落。

訂貨實例

HK38

交貨范圍

根據數據表

備注

當無刀拉緊時，拉爪芯軸停在hT末端（hT在m長度以內）。如果不能停在此處，它只能停在其他點上。

型號HK19 HK24 HK30 HK38 HK48 HK60 HK75

     HKR24 HKR30 HKR38 HKR48 HKR60 HKR75

拉爪HSH

應用

對于HSC工件的加工（高速切削）來說，DIN 69893標準的拉緊力明顯不足。通過將拉爪直接抵在主軸內輪廓，使刀柄與主軸高剛性連接，從而達到設計極限，取決于有關受力面（橫斷面面積及其他傳遞力的表面）。BERG公司設計的HSH拉爪，拉緊力遠遠超過DIN 69893標準。

HSH拉爪用說拉緊中空刀具

設計特點

HSH（L）拉爪由一個彈簧環夾持，這樣在插入和移出空心柄刀具時可以擺動，拉緊時，拉爪中心位置拉桿的錐度會加大拉刀力。拉緊螺栓用于打刀。

這種拉可產生更大的拉緊力。

主軸內輪廓容易加工。

型號HSH19 HSH24 HSH30 HSH38 HSH48 HSH60 HSH75 HSH95 HSH120

SK刀具拉刀機構

應用

SK拉爪用說拉緊配有拉釘?shù)拈L錐刀具，依照DIN,ANSI,MSA,JIS和ISO設計，允許快速自動換刀。

SSK拉爪不僅適用拉緊刀具，也適用下列要機床的工件拉緊固定或其他裝置。

加工中心

銑床

鏜床

磨削中心

專用機床

抓緊系統

除了標準拉釘之外，其他特殊型號的拉釘可配用特殊設計的拉爪。

驅動方式：機械，液壓，電動或氣動。

設計特點

SSK拉爪分為四瓣，易于安裝，拉力通過爪瓣傳到拉釘上。

在相同的主軸上，配合作用不同的拉釘和拉爪，可實現長錐柄刀具的拉緊，詳細配置請參照下表。

SSKS..和SSK..JBS1(ll)系列通常用于高速主軸。與具有高拉力的SSK和SSKE系列不同的是，SSKE-KH系列主要用于較短行程拉緊。

拉爪  SSK

SSK 30/1DIN  SSK30/1ASI  SSK40 DIN   SSK40 ANSI    SSK45DIN SSK45 ANSI  SSK50DIN SSK50ANSI SSK60/1DIN SSK60/1ANSI

SSK P40T-1  SSK P40T-II  SSK P45T-I SSK P45T-II  SSK P50T-I SSK P50T-II SSKP60T-I SSK P60T-II

拉爪SSKE

SSKE 30DIN   SSKE 30JIS   SSKE 30ANSI   SSKE 35JIS   SSKE40DIN SSKE40JIS SSKE40ANSI SSKE45DIN/JIS  SSKE 45ANSI SSKE50DIN/JIS   SSKE50ANSI  SSKE55JIS  SSKE60DIN  SSKE60JIS   SSKE 60ANSI

SSKE P30T-I  SSKE P30T-II  SSKE P35T-I  SSKEP35T-II  SSKE P40T-I  SSKE P40/1T-I   SSKEP40T-II  SSKE P40/1T-II  SSKE P45T-I SSKE P45T-II  SSKE P50T-I SSKE P50T-II  SSKE P60T-I SSKE P60T-II

拉爪SSKE-KH

SSKE-KH 30DIN  SSKE-KH 30ANSI  SSKE-KH 40 DIN SSKE-KH40ANSI  SSKE-KH 45DIN SSKE-A-KH50NSI SSKE-KH60DIN SSKE-KH 60ANSI

SSK 10 JBS-I  SSK 10 JBS-II   SSK15JBS-I   SSK15JBS-II  SSK15JBS-II  SSK20JBS-I  SSK20JBS-II  SSK25JBS-1  SSK25JBS-II

拉爪SSKF

SSKF 30DIN  SSKF 30JIS SSKF 30ANSI   SSKF 40DIN  SSKF40JIS  SSKF40ANSI SSKF45DIN/JIS  SSKF45ANSI SSKF50DIN/JIS  SSKFANSI SSKF60DIN  SSKF60JIS  SSKF60ANSI SSKF P30T-I SSK P30T-II  SSKF P40T-I SSKF P40/1T-1  SSKF P40/1T-II  SSKF T45T-I SSKF P45T-II SSKF P50T-I SSKFP50T-II  SSKF P60T-I SSKF P60T-11

拉爪SSKFI

型號SSKF1 40DIN  SSKFI 40ANSI SSFI 50DIN SSKFI 50 ANSI

SSKFI P 40T-I  SSKFI P 40T-II  SSKFI P50T-I SSKFI P 50T-I SSKFI P50T-IIr

拉爪SSKV

應用

SSKV拉爪主要用于拉緊配有拉釘?shù)拈L錐柄刀具，依照DIN,ANSI,MAS,JIS和ISO標準設計，允許快速自動換刀，驅動方式：機械，液壓，電動或氣動。

設計特點

SSKV拉爪分為六瓣，由一個彈簧環夾持，這樣在進出刀時可以擺動，摩擦涂層可以保證恒定夾緊力。

些拉爪免維護。

牽孔螺栓允許拉劃在Z軸的任何位置上定位，安裝和拆卸過程中不需要特殊的工具。

SSKV 40DIN  SSKV 40ANSI  SSKV 50DIN  SSKV 50ASI  SSKV P40T-1  SSKV P40T-II  SSKV P50T-I SSKV P50T-II

拉釘AZB

應用

拉釘用于連接刀柄、工件夾具和托盤，與SSK拉爪配套使用。

設計特點

AZB拉釘?shù)某叽纾鉂嵍取⒂捕群蛷姸戎稻螪IN,ANSI,ISO,MAS和JIS標準。

AZB30/1 DIN  AZB40 DIN  AZB45DIN  AZB50DIN   AZB60/1 DIN  AZB30 ISO-B AZB40 ISO40 ISO-B   AZB45ISO-B  AZB50ISO-B  AZB60/1 ISO-B  AZBP30T-I  AZB-P30T-II  AZBP35T-I  AZB35T-II  AZB40T-I  AZB 40T-II  AZBP45T-I  AZB45T-II  AZB P50T-I  AZB50T-II  AZBP55T-II AZBP55T-I AZB P60T-I AZB P60T-II

AZB 30JIS  AZB 35JIS  AZB40JIS  AZB45JIS  AZB50JIS  AZB55JIS  AZB60JIS

AZB 10JBS-I AZB 10JBS-II  AZB 15JBS-1  AZB20JBS-1  AZB20JBS-II  AZB-25JBS-1 AZB 25JBS-11拉爪Coromant Capto

Capto C4R  Capto C5R  Capto C6R   Capto C8R

油缸HDZ

HDZ38-15   HDZ50-20 HDZ38-15  HDZ50-20
