儀表采用多功能16位CPU進行運算和控制，儀器硬件設有看門狗自復位電路，軟硬件采用多種抗干擾措施，能可靠的工作在各種工業環境中。儀表可設置各種參數，具有flash存儲器，可存儲各種預置參數，并能掉電永久保存。該儀表擁有RS485、繼電器多種輸出接口，便于組成網絡控制系統。

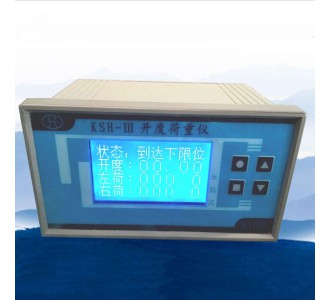

KSH儀表結構簡單、外觀美觀、使用方便、可長期連續運行。
二、特點
1、全數字調校：所有參數設置通過面板上四個按鍵完成，所有設置或標定的參數都具有斷電永久記憶功能。
2、開度傳感器無須機械調零，可任意點軟件調零。
3、采用ModbusRTU通訊協議，波特率9600，可直接接入支持Modbus-RTU 協議設備的PLC、上位機組態軟件的通訊網絡中。
4、 小型化、集閘門開度、起吊荷重測量為一體，中文液晶顯示清晰、直觀，人機交流方便。
三、技術參數
1、測量項目：開度1路，600米（MAX）；荷重2路，400噸（MAX）
2、分辨力：開度1cm；荷重0.1噸
3、測量精度：開度±2cm；荷重±1%F.S±1個字
4、顯示方式：4*8位中文字庫LCD顯示。
5、傳感器與顯示器之間連接方式：485碼信號-4芯RVVP電纜
6、傳感器與顯示器之間有線距離：大于1KM
7、輸出數據遠傳方式：485信號
8、報警、控制功能
1）報警控制信號：繼電器觸點。觸點容量：3A24VDC，3A250VAC。
2）上限：當開度大于等于上限值時, 上限繼電器觸點吸合;
3）下限：當開度小于等于下限值時，下限繼電器觸點吸合;
4）左荷重超載預報警：左荷重值大于等于該數值時，繼電器吸合。（如果不需要該控制，把“荷重超載預報警”參數項設為很大值，比如“50000”）
5）右荷重超載報警：右荷重值大于等于該數值時，繼電器吸合。（如果不需要該控制，把“荷重超載報警”參數項設為很大值，比如“50000”）
9、顯示器內單片微機加有Watchdog，以防止運行變亂。
10、使用條件：
環境溫度：-25℃ ~ +60℃
相對濕度：≤95%(RH40℃)
供電電壓：AC220 V ±10%～50Hz
功 耗：≤20W
11、顯示儀尺寸：160（W）×80（H）×105（D）mm
屏裝開孔尺寸：152（W）×76（H）mm
?
