①規格尺寸

②第I路流量信號輸入分度號
③第II路出口溫度輸入分度號
④第III路入口溫度輸入分度號

代碼

寬*高*深

代碼

分度號(測量范圍)

A
B
C
D

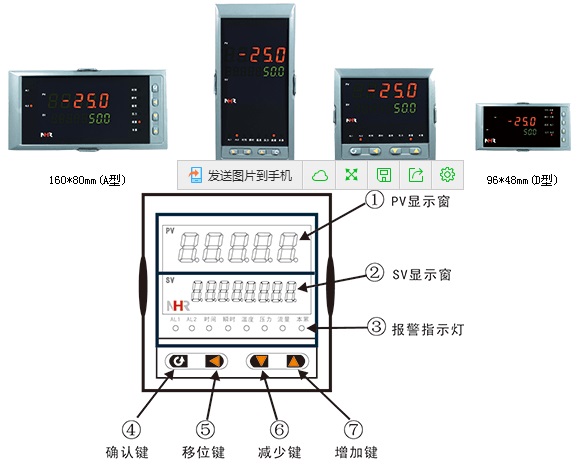

160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
96*48*110mm(橫式)

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56
X

熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻Cu50(-50.0～150.0℃)
熱電阻Cu53(-50.0～150.0℃)
熱電阻Cu100(-50.0～150.0℃)
熱電阻Pt100(-200.0～650.0℃)
熱電阻BA1(-200.0～600.0℃)
熱電阻BA2(-200.0～600.0℃)
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
脈沖輸入（0～10KHz）
全切換
特殊規格
無輸入

⑤變送輸出1(OUT1)

代碼

輸出類型(負載電阻RL)

X
0
1
2
3
4
5
8

無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
特殊規格

⑥變送輸出2(OUT2)

代碼

輸出類型(負載電阻RL)

X
0
1
2
3
4
5
8

無輸出
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤500Ω)
0-10V(RL≥4KΩ)
特殊規格

⑦報警(繼電器接點輸出)

代碼

報警限數

X
1
2

無輸出
1限報警
2限報警

⑧通訊輸出/外部事件輸入

代碼

通訊接口/數字量輸入接口

X
D1
D2
D3
Y

無輸出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口
啟動、停止、清零

⑨饋電輸出

⑩供電電源

代碼

饋電輸出(輸出電壓)

代碼

電壓范圍

X
1P
2P

無輸出
1路饋電輸出
2路饋電輸出
如“2P(12/24)”
表示第I路12V，第二路24V饋電輸出。

A
D

AC/DC 100-240V(50/60Hz)
DC 12-36V

⑾備注

無備注可省略
