| 品牌: | 兆恒 | 型號: | CYG1161、CYG1163 |
| 測量范圍: | 0~40KPa…100Mpa | 測量介質: | 航空航天、能源運輸、石油堪采、化工 |
| 防爆等級: | 本安型ExiaⅡCT5 | 加工定制: | 是 |
| 精度等級: | 0.3、0.5級 | 電源電壓: | 24VDC、 |
| 輸出信號: | 4~20mA | 產地: | 陜西 |
| 是否進口: | 否 | 訂貨號: | 000 |
| 貨號: | 000 | 類型: | 陶瓷型壓力變送器 |
普通的壓阻式.傳感器電橋中的四電阻是用集成電路工藝制造的，電阻間以PN結自隔離。由于此結構受耐溫限制，在使用溫度達到﹢100℃﹢120℃時，性能已大大劣化，不適應更高溫度下的工況和許多特殊應用環境。利用陶瓷厚膜敏感元件、多晶硅敏感元件及藍寶石制造的CYG161、CYG163型傳感器并配以好的信號調理電路制造出來的CYG1161、CYG1163中高溫.變送器，就是針對較高溫度范圍開發出來的。
| 一.主要技術指標 | ||
|
|
||
|
型 號 |
CYG1161 |
CYG1163 |
|
量 程 |
0—40KPa…100Mpa全程可選 |
|
|
供電電源 |
恒壓源12—36VDC、標準24VDC、（特殊特定） |
|
|
輸出信號 |
電流4—20mA /電壓0—5V或頻率1—10 KHz（特殊特定） |
|
|
補償溫區 |
﹣10℃—﹢60℃ |
﹣20℃—﹢150℃ |
|
工作溫區 |
﹣40℃—﹢80℃ |
﹣55℃—﹢200℃ |
|
防爆級別 |
本安型ExiaⅡCT5 |
|
|
適用介質 |
航空航天、能源運輸、石油堪采、化工、熱工自動化等特殊應用環境和高溫工況 |
|
| 二.分檔性能參數 | |||||
|
|
|||||
|
指標 |
靜態精度 |
零點溫度系數 |
靈敏度溫度系數 |
零位時漂 |
零位穩定性 |
|
A |
1.0 |
5 |
5 |
0.2 |
0.3 |
|
B |
0.5 |
2 |
2 |
0.1 |
0.2 |
|
C |
0.25 |
1 |
1 |
0.1 |
0.15 |
|
D |
特 定 |
||||
| 三.標準外形、.接口及殼體材料 |

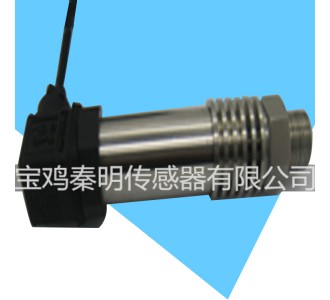

| 下圖為變送器的標準外型，.接口可以在M12×1和M20×1.5選擇，亦可特定外型及接口， |
| 材料為1Cr18Ni9Ti。 |
|
|
