功能概述

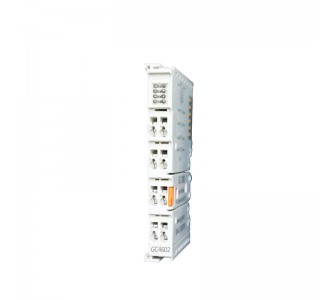

GC-4602（2通道模擬量輸出模塊，0-10V）可用于輸出0-10V范圍內的信號。該端子模塊能夠為處理層提供分辨率為16位的電氣隔離信號。GC-4602模塊有2個兩線制的輸出端，特別適合安裝在控制柜內以節省空間。GC-4602模塊有一個公共接地電位端，電源觸點被連接在一起。輸出端的基準接地為0V電源觸點。


性能特點

1、輸出點數為2個；

2、信號電壓為0~10V；

3、通過GC-bus供電；

4、負載大于5kΩ（短路保護）；

5、測量誤差小于±0.1%（滿量程）；

6、測量分辨率為16位；

7、轉換時間約為4ms；

8、電氣隔離為1500Vrms（GC-bus/信號電壓）；

9、GC-bus電流消耗為20mA；

10、過程映像中的位寬輸出為2x2字節；

11、組態無地址設置，通過總線耦合器或控制器配置；

12、適用于所有GCAN-PLC-400系列、GCAN-8000系列總線端子模塊；

13、工作溫度范圍：-40℃~+85℃；

14、尺寸：長100mm*寬69mm*高12mm。

典型應用

（1）可根據指令對外輸出標準的模擬量信號；

（2）可用于閥門、閘門等控制設備的開度調節；

（3）接入總線耦合器或控制器，實現模擬量信號的傳送。
