PN8306M/H同步整流電源芯片，與PN8370、PN8386配合使用，輕松實現5V2A、5V2.4A、5V3.4A六級能效電源方案。


PN8306M 5v同步整流降壓芯片特性：

1、適用于DCM/QR工作模式的反激變換器，效率提高3%以上；

2、內置6/14mΩ 55V Trench MOSFET，典型應用5V2.4A/3.4A；/3、Smart控制算法實現零直通炸機風險；

4、VIN耐壓高達24V，抗沖擊能力強；

5、內置高壓供電模塊，同步控制不受輸出電壓波動影響，更可靠；

6、高精度次級電流檢測，同步整流關斷點精準，提高轉換效率，避免倒灌電流；

7、超強HBM ESD設計， VIN、VDET無需外串電阻，可滿足15kV空氣/8kV接觸ESD標準；

8、最小導通時間可通過RT電阻調整以匹配變壓器設計，避免同步整流干擾PSR采樣；

9、ESOP8裸銅散熱封裝，溫升更低；

10、VIN欠壓保護/過壓鉗位。

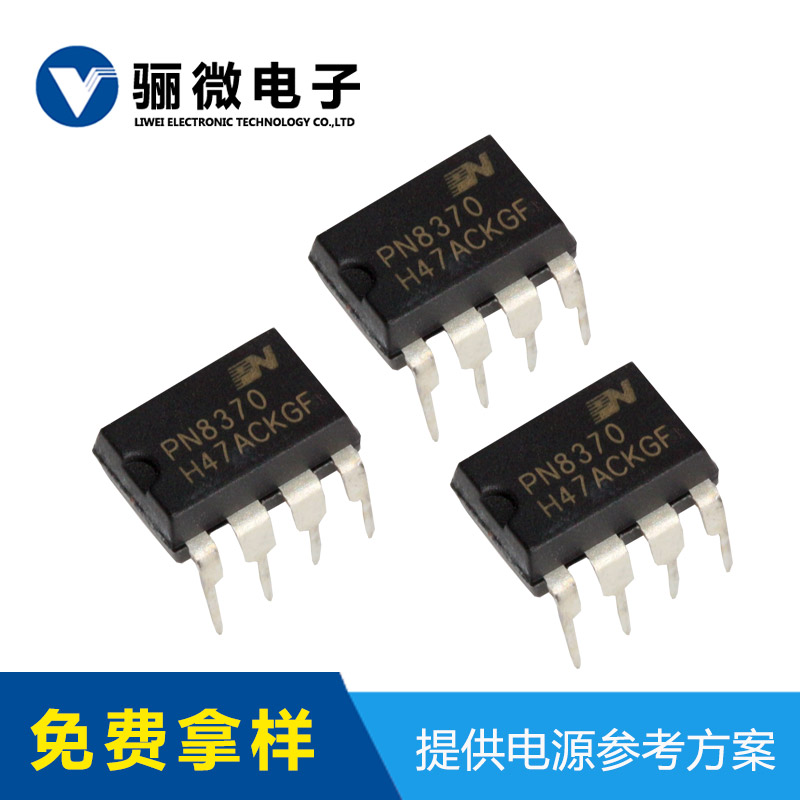

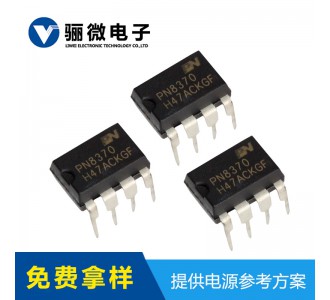

PN8370M+PN8306M 內置mos同步整流芯片六級能效方案亮點 :

外圍簡潔（節省8顆元件）：PN8370M節省2顆啟動電阻；PN8306M獨特控制技術可實現零外圍工作，節省傳統SR方案的供電RC濾波，SW偵測電阻，RT電阻，RC吸收等6顆元件。

高可靠性：a.方案三道防線，實現SR與PSR零直通風險；b.芯片HBM ESD大于4kV，latchup電流大于400mA，顯著提高系統安規能力，接觸靜電高達15kV； c.PSR與SR匹配工作，徹底避免小載采樣沖突，異常工況下，SR做好配角，PSR主導所有異常保護。

低待機功耗：PN8370M內置高壓?jiǎn)?dòng)，可輕松實現50mW待機功耗。


PN8306內置mos同步整流芯片因外圍精簡、EMC性能卓越、支持任意工作模式、貼片封裝并無需散熱片，驪微電子廣泛于5V2A、5V2.4A、5V3.4A六級能效電源方案。
