功能描述

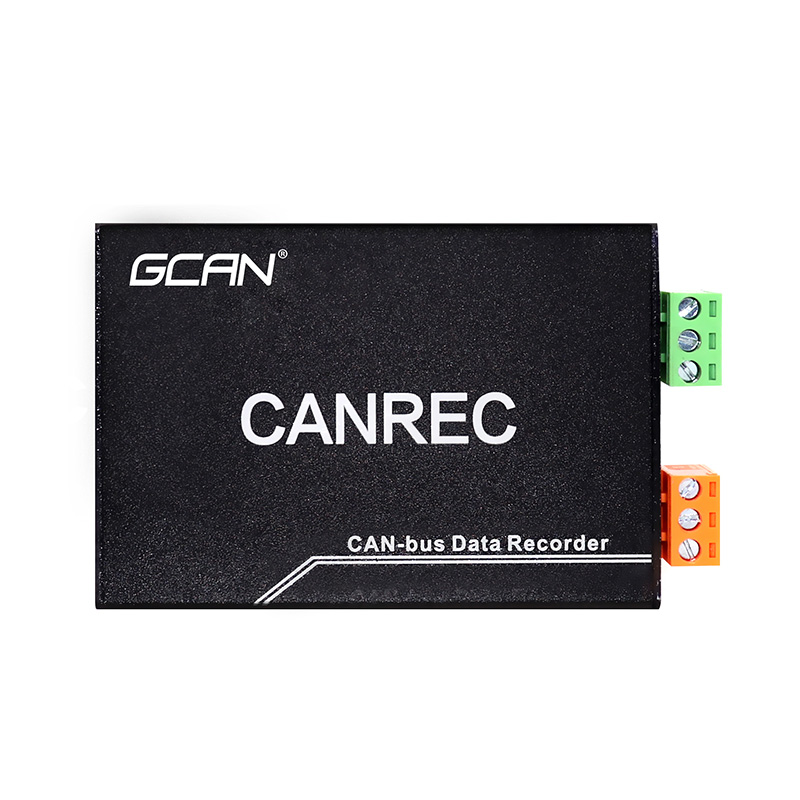

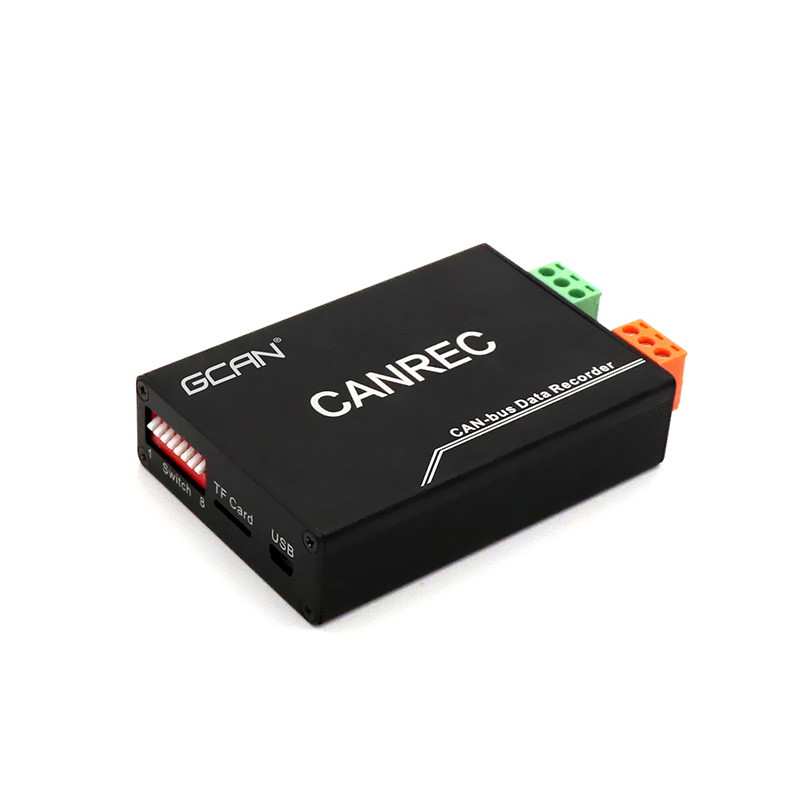

GCAN-401型CAN總線數據存儲器是我公司推出的專門用于存儲CAN總線數據的模塊。該模塊集成1路標準CAN總線接口，通過將模塊接到CAN總線上，可以實現CAN總線數據的實時存儲。

模塊通過搭載TF存儲卡的方式，將總線上的數據實時存儲到TF存儲卡中，實現離線脫機實時存儲。存儲結束后用戶只需將TF卡帶回，通過專用的軟件將存儲的數據還原成真實的總線數據即可，便于用戶分析。

模塊適用于需要CAN總線歷史數據采集、故障前后報文分析等系統。可廣泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中，便于數據回放。


性能特點

（1）GCAN-401集成1路標準CAN總線接口，使用OPEN3接線端子；

（2）CAN總線支持CAN2.0A、CAN2.0B幀格式，符合ISO/DIS11898標準；

（3）CAN總線通訊波特率在5Kbps~1Mbps之間可通過撥碼開關配置；

（4）DC+9~30V電源供電；

（5）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

（6）接收數據流量：8000fps/秒；

（7）CAN端接收?qǐng)?bào)文時間戳精度可達1us；

（8）工作溫度范圍：-40℃~+85℃。


存儲功能描述

請注意：CAN總線數據存儲器僅支持容量32G且文件系統為FAT32格式的TF存儲卡，如您使用的TF卡不是此格式，需將存儲卡重新格式化成FAT32格式，格式化存儲卡會將數據全部清除，請謹慎操作！

CAN總線數據存儲器已經集成了系統時鐘，真實、準確的系統時鐘及文件系統使模塊可以按天存儲并管理數據，即每天按日期新建文件夾，將當天存儲的數據自動的存入對應的文件夾中。模塊會在當天的文件夾中每分鐘新建一個文件，將這一分鐘收到的數據保存到對應的文件中。

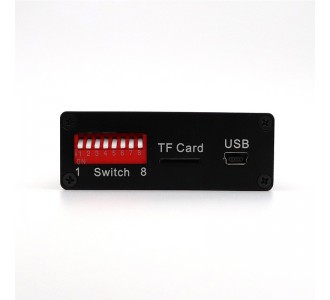

CAN總線數據存儲器支持四種保存數據格式：1）文本文件（.TXT）、2）二進制文件（.DAT）、3）vector軟件支持的文件（.ASC）、4）批處理文件（.CAN）。可通過8位撥碼開關中的第6、7兩個開關切換。

產品應用

1、高鐵控制柜通信實時記錄

2、地鐵電器柜通信實時記錄

3、汽車數據記錄回放

4、無人監控CAN總線數據記錄

5、故障記錄分析
