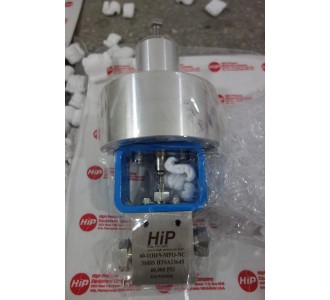

HIP高壓氣控閥，HIP超高壓氣控針閥，高壓氣控減壓閥

產品品牌：	hip
最小起訂：	1 只
產品價格：	5000.00元/只
供貨總量：	10000 只
發貨期限：	自買家付款之日起 3 天內發貨
瀏覽次數：	319

?

產品詳細說明
詳細參數

HIP高壓氣控閥可以通過低氣壓（通常小于1MPa）控制閥門開啟關閉，從而實現液壓或氣壓管路的通斷。常用于自動控制或半自動控制液壓或氣壓系統中。

迷你型氣控閥

undefined

迷你型常開氣控閥（Normally Open，彈簧打開/供氣關閉)
閥門系列	最大工作壓力	關閉閥座所需的大致空氣壓力
10-**AF2	6,000 psi	55 psi
10-**AF4	6,000 psi	55 psi
10-**AF6	6,000 psi	55 psi
30-**HF4	6,000 psi	55 psi
30-**HF6	6,000 psi	55 psi
30-**HF9	6,000 psi	55 psi

迷你型常閉氣控閥（Normally Closed，供氣打開/彈簧關閉)
閥門系列	最大工作壓力	最小調節螺栓力矩	打開閥座所需的大致空氣壓力	打開全部閥座所需的大致空氣壓力
10-**AF4	6,000 psi	15 in.ib	55 psi	90 psi
10-**AF6	6,000 psi	15 in.ib	55 psi	90 psi
30-**HF4	6,000 psi	15 in.ib	55 psi	90 psi
30-**HF6	6,000 psi	15 in.ib	55 psi	90 psi
30-**HF9	6,000 psi	15 in.ib	55 psi	90 psi
備注：**代表手動針閥系列型號代號，有關手動針閥型號請參見高壓針閥。

膜片式氣控閥

常開氣控閥（Normally Open，彈簧打開/供氣關閉)
閥門系列	最大工作壓力	打開閥座所需的大致空氣壓力
10-**AF4	10,000 psi	35 psi
10-**AF6	10,000 psi	35 psi
10-**NFA	10,000 psi	35 psi
10-**NFB	10,000 psi	35 psi
10-**NFC	10,000 psi	35 psi
15F-**NFA	15,000 psi	85 psi
15F-**NFB	15,000 psi	85 psi
15F-**NFC	10,000 psi	100 psi
15F-**NFD	10,000 psi	100 psi
20-**LF4	20,000 psi	60 psi
20-**LF6	15,000 psi	85 psi
20-**LF9	10,000 psi	100 psi
30-**HF4	30,000 psi	60 psi
30-**HF6	30,000 psi	85 psi
30-**HF9	30,000 psi	85 psi
40-**HF9	30,000 psi	85 psi
60-**HF4	60,000 psi	70 psi
60-**HF6	60,000 psi	70 psi
60-**HF9	60,000 psi	70 psi

常閉氣控閥（Normally Closed，供氣打開/彈簧關閉)
閥門系列	最大工作壓力	最小調節螺栓力矩	打開閥座所需的大致空氣壓力	打開全部閥座所需的大致空氣壓力
10-**AF4	10,000 psi	20 in.lb	30 psi	45 psi
10-**AF6	10,000 psi	20 in.lb	30 psi	45 psi
10-**NFA	10,000 psi	20 in.lb	30 psi	45 psi
10-**NFB	10,000 psi	20 in.lb	30 psi	45 psi
10-**NFC	10,000 psi	20 in.lb	30 psi	45 psi
15F-**NFA	15,000 psi	60 in.lb	80 psi	100 psi
15F-**NFB	15,000 psi	60 in.lb	80 psi	100 psi
15F-**NFC	10,000 psi	75 in.lb	95 psi	100 psi
15F-**NFD	10,000 psi	75 in.lb	95 psi	100 psi
20-**LF4	20,000 psi	40 in.lb	55 psi	90 psi
20-**LF6	15,000 psi	60 in.lb	80 psi	100 psi
20-**LF9	10,000 psi	75 in.lb	95 psi	100 psi
30-**HF4	30,000 psi	40 in.lb	55 psi	75 psi
30-**HF6	30,000 psi	60 in.lb	80 psi	100 psi
30-**HF9	30,000 psi	60 in.lb	80 psi	100 psi
40-**HF9	30,000 psi	60 in.lb	80 psi	100 psi
60-**HF4	60,000 psi	50 in.lb	65 psi	85 psi
60-**HF6	60,000 psi	50 in.lb	65 psi	85 psi
60-**HF9	60,000 psi	50 in.lb	65 psi	85 psi
備注：**代表手動針閥系列型號代號，有關手動針閥型號請參見高壓針閥。

中載型/重載型/超重載型氣控閥

中載型/重載型/超重載型常閉氣控閥（Normally Closed，供氣打開/彈簧關閉)
中載型
閥門系列	最大工作壓力	節流口通直徑 (通徑)	最小調節螺栓力矩	打開閥座所需的大致空氣壓力	打開全部閥座所需的大致空氣壓力	型號后綴
10-**AF4	10,000 psi	1/8"	25 in.lb	30 psi	40 psi	MPO-NC
10-**AF6	10,000 psi	1/8"	25 in.lb	30 psi	40 psi	MPO-NC
15F-**NFA	15,000 psi	13/64"	45 in.lb	55 psi	75 psi	MPO-NC
15F-**NFB	15,000 psi	13/64"	45 in.lb	55 psi	75 psi	MPO-NC
15F-**NFC	10,000 psi	5/16"	55 in.lb	70 psi	95 psi	MPO-NC
15F-**NFD	10,000 psi	5/16"	55 in.lb	70 psi	95 psi	MPO-NC
20-**LF4	20,000 psi	1/8"	50 in.lb	70 psi	95 psi	MPO-NC
20-**LF6	15,000 psi	13/64"	55 in.lb	70 psi	95 psi	MPO-NC
20-**LF9	10,000 psi	5/16"	55 in.lb	70 psi	95 psi	MPO-NC
30-**HF4	30,000 psi	3/32"	50 in.lb	60 psi	75 psi	MPO-NC
30-**HF6	30,000 psi	1/8"	55 in.lb	60 psi	75 psi	MPO-NC
30-**HF9	30,000 psi	1/8"	55 in.lb	60 psi	75 psi	MPO-NC
60-**HF4	60,000 psi	1/16"	50 in.lb	50 psi	65 psi	MPO-NC
60-**HF6	60,000 psi	1/16"	50 in.lb	50 psi	65 psi	MPO-NC
60-**HF9	60,000 psi	1/16"	50 in.lb	50 psi	65 psi	MPO-NC
重載型
15F-**NFC	15,000 psi	5/16"	85 in.lb	60 psi	75 psi	HPO-NC
15F-**NFD	15,000 psi	5/18"	85 in.lb	60 psi	75 psi	HPO-NC
20-**LF4	20,000 psi	1/8"	55 in.lb	35 psi	50 psi	HPO-NC
20-**LF6	20,000 psi	13/64"	60 in.lb	35 psi	50 psi	HPO-NC
20-**LF9	16,000 psi	5/16"	85 in.lb	60 psi	75 psi	HPO-NC
20-**LF12	9,000 psi	7/18"	85 in.lb	60 psi	75 psi	HPO-NC
20-**LF16	6,000 psi	9/16"	85 in.lb	60 psi	75 psi	HPO-NC
30-**HF4	30,000 psi	3/32"	50 in.lb	30 psi	40 psi	HPO-NC
30-**HF6	30,000 psi	1/8"	55 in.lb	30 psi	40 psi	HPO-NC
30-**HF9	30,000 psi	1/8"	55 in.lb	30 psi	40 psi	HPO-NC
60-**HF4	60,000 psi	1/16"	50 in.lb	25 psi	35 psi	HPO-NC
60-**HF6	60,000 psi	1/16"	50 in.lb	25 psi	35 psi	HPO-NC
60-**HF9	60,000 psi	1/16"	50 in.lb	25 psi	35 psi	HPO-NC
超重載型
20-**LF12	20,000 psi	7/16"	60 in.lb	35 psi	60 psi	EHPO-NC
10-**NFF	10,000 psi	11/16"	75 in.lb	45 psi	70 psi	EHPO-NC
10-**NFH	10,000 psi	11/16"	75 in.lb	45 psi	70 psi	EHPO-NC
10-**LF16	10,000 psi	11/16"	75 in.lb	45 psi	70 psi	EHPO-NC
20-**LF16	20,000 psi	9/16"	95 in.lb	55 psi	95 psi	EHPO-NC
30-**LF16	30,000 psi	7/16"	90 in.lb	50 psi	85 psi	EHPO-NC

中載型/重載型/超重載型常開氣控閥（Normally Open，彈簧打開/供氣關閉)
中載型
閥門系列	最大工作壓力	節流口直徑 (通徑)	打開閥座所需的大致空氣壓力	型號后綴
10-**AF4	10,000 psi	1/8"	35 psi	MPO-NO
10-**AF6	10,000 psi	1/8"	35 psi	MPO-NO
15F-**NFA	15,000 psi	13/64"	75 psi	MPO-NO
15F-**NFB	15,000 psi	13/64"	75 psi	MPO-NO
15F-**NFC	10,000 psi	5/16"	100 psi	MPO-NO
15F-**NFD	10,000 psi	5/16"	100 psi	MPO-NO
20-**LF4	20,000 psi	1/8"	95 psi	MPO-NO
20-**LF6	20,000 psi	13/64"	100 psi	MPO-NO
20-**LF9	10,000 psi	5/16"	100 psi	MPO-NO
20-**LF12	6,000 psi	7/16"	100 psi	MPO-NO
30-**HF4	30,000 psi	3/32"	60 psi	MPO-NO
30-**HF6	30,000 psi	1/8"	60 psi	MPO-NO
30-**HF9	30,000 psi	1/8"	60 psi	MPO-NO
60-**HF4	60,000 psi	1/16"	55 psi	MPO-NO
60-**HF6	60,000 psi	1/16"	55 psi	MPO-NO
60-**HF9	60,000 psi	1/16"	55 psi	MPO-NO
重載型
15F-**NFC	15,000 psi	5/16"	75 psi	HPO-NO
15F-**NFD	15,000 psi	5/16"	75 psi	HPO-NO
20-**LF4	20,000 psi	1/8"	55 psi	HPO-NO
20-**LF6	20,000 psi	13/64"	55 psi	HPO-NO
20-**LF9	20,000 psi	5/16"	95 psi	HPO-NO
20-**LF12	13,000 psi	7/16"	100 psi	HPO-NO
20-**LF16	8,800 psi	9/16"	100 psi	HPO-NO
30-**HF4	30,000 psi	3/32"	35 psi	HPO-NO
30-**HF6	30,000 psi	1/8"	35 psi	HPO-NO
30-**HF9	30,000 psi	1/8"	35 psi	HPO-NO
60-**HF4	60,000 psi	1/16"	30 psi	HPO-NO
60-**HF6	60,000 psi	1/16"	30 psi	HPO-NO
60-**HF9	60,000 psi	1/16"	30 psi	HPO-NO
超重載型
20-**LF12	20,000 psi	7/16"	55 psi	EHPO-NO
10-**NFF	10,000 psi	11/16"	45 psi	EHPO-NO
10-**NFH	10,000 psi	11/16"	45 psi	EHPO-NO
10-**LF16	10,000 psi	11/16"	45 psi	EHPO-NO
20-**LF16	20,000 psi	9/16"	55 psi	EHPO-NO
30-**LF16	30,000 psi	7/16"	50 psi	EHPO-NO
備注：**代表手動針閥系列型號代號，有關手動針閥型號請參見高壓針閥。

遠程控制氣控閥

遠程控制常開氣控閥（Normally Open，彈簧打開/供氣關閉)
閥門系列	最大工作壓力	打開閥座所需的大致空氣壓力	節流孔直徑（通徑）	連接形式	鋼管規格
閥門系列	最大工作壓力	打開閥座所需的大致空氣壓力	節流孔直徑（通徑）	連接形式	外徑	內徑
D10R12LF9R	10,000 psi	60 psi	1/4"	LF9	9/16"	5/16"
D20R12LF9R	20,000 psi	75 psi	1/4"	LF9	9/16"	5/16"
D30R12HF4R	30,000 psi	65 psi	1/8"	HF4	1/4"	0.083"
D30R12HF6R	30,000 psi	65 psi	1/8"	HF6	3/8"	1/8"
D30R12HF9R	30,000 psi	65 psi	1/8"	HF9	9/16"	3/16"
D10R12HF9R	10,000 psi	60 psi	1/4"	HF9	9/16"	5/16"
D60R12HF4R	60,000 psi	55 psi	1/16"	HF4	1/4"	1/16"
D60R12HF6R	60,000 psi	55 psi	1/16"	HF6	3/8"	1/8"
D60R12HF9R	60,000 psi	55 psi	1/16"	HF9	9/16"	3/16"
D100R12XF4R	100,000 psi	90 psi	1/16"	XF4	1/4"	1/16"
D100R12XF6R	100,000 psi	90 psi	1/16"	XF6	3/8"	1/16"

遠程控制常閉氣控閥（Normally Closed，供氣打開/彈簧關閉)
閥門系列	最大工作壓力	螺緊螺母力矩	打開閥座所需的大致空氣壓力	打開全部閥座所需的大致空氣壓力	節流口直徑 (通徑)	連接形式	鋼管規格
閥門系列	最大工作壓力	螺緊螺母力矩	打開閥座所需的大致空氣壓力	打開全部閥座所需的大致空氣壓力	節流口直徑 (通徑)	連接形式	外徑	內徑
S10R12LF9R	10,000 psi	20 ft.ib.	55 psi	90 psi	1/4"	LF9	9/16"	5/16"
S20R12LF9R	20,000 psi	40 ft.ib.	70 psi	75 psi	1/4"	LF9	9/16"	5/16"
S30R12HF4R	30,000 psi	20 ft.ib.	60 psi	75 psi	1/8"	HF4	1/4"	0.083"
S30R12HF6R	30,000 psi	20 ft.ib.	60 psi	75 psi	1/8"	HF6	3/8"	1/8"
S30R12HF9R	30,000 psi	20 ft.ib.	60 psi	75 psi	1/8"	HF9	9/16"	3/16"
S10R12HF9R	10,000 psi	20 ft.ib.	55 psi	90 psi	1/4"	HF9	9/16"	5/16"
S60R12HF4R	60,000 psi	20 ft.ib.	50 psi	65 psi	1/16"	HF4	1/4"	1/16"
S60R12HF6R	60,000 psi	20 ft.ib.	50 psi	65 psi	1/16"	HF6	3/8"	1/8"
S60R12HF9R	60,000 psi	20 ft.ib.	50 psi	65 psi	1/16"	HF9	9/16"	3/16"
S100R12XF4R	100,000 psi	30 ft.ib.	85 psi	100 psi	1/16"	XF4	1/4"	1/16"
S100R12XF6R	100,000 psi	30 ft.ib.	85 psi	100 psi	1/16"	XF6	3/8"	1/16"
