功能概述

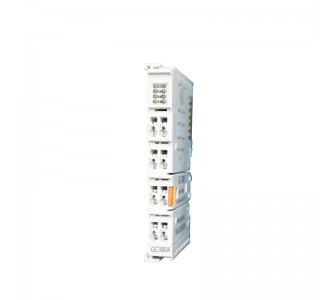

GC-3804模塊是集成4路溫度傳感器（PT100）輸入通道的I/O模塊。該模塊可用于實時采集溫度信息，并將采集到的數值通過內部總線發送給GCAN-PLC-400或GCAN-8000/8100系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。

性能特點

1、輸入點數為4個；

2、接線形式采用2線制；

3、傳感器類型為PT100；

4、測量溫度范圍為-200~+500℃；

5、測量分辨率為0.1℃/數位；

6、轉換時間約為250ms；

7、測量電流為0.5mA；

8、電氣隔離為500Vrms；

9、通過GCAN-PLC-400或GCAN-8000/8100供電；

10、電流消耗為25mA；

11、過程映像中的位寬輸入為4x2字節；

12、組態無地址設置，通過總線耦合器或控制器配置；

13、工作溫度范圍：-40℃~+85℃；

14、尺寸：長100mm*寬69mm*高12mm。

典型應用

（1）直接連接電阻型傳感器；

（2）將PT100接入總線耦合器或控制器。
