功能概述

廣成科技GCAN-403容錯CAN轉換器提供了符合ISO/DIS11898-2/3規范的標準CAN（高速CAN）收發器與容錯CAN收發器之間的透明轉換功能。GCAN-403轉換器上集成1個容錯CAN收發器和1個標準CAN收發器，支持5Kbps~125Kbps之間通訊速率的互轉。GCAN-403轉換器可用于容錯CAN網絡的測試與轉換。

GCAN-403轉換器需搭配我公司DB9接口標準CAN設備使用，用戶只需將轉換器直接接到DB9形式的CAN總線接口上，即可將CAN分析儀、CAN轉換網關等使用標準CAN收發器的設備轉換成容錯型CAN收發器，接入容錯CAN網絡。


性能特點

1、集成1路標準CAN接口、1路容錯CAN接口；

2、支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

3、轉換器通訊波特率支持5Kbps~125Kbps之間；

4、DC+5V100mA電源供電；

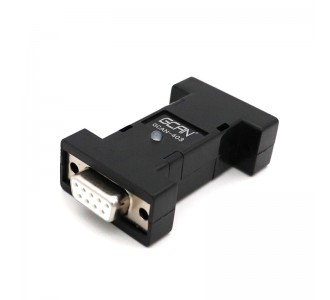

5、標準CAN接口采用DB9母頭（插座）接口；

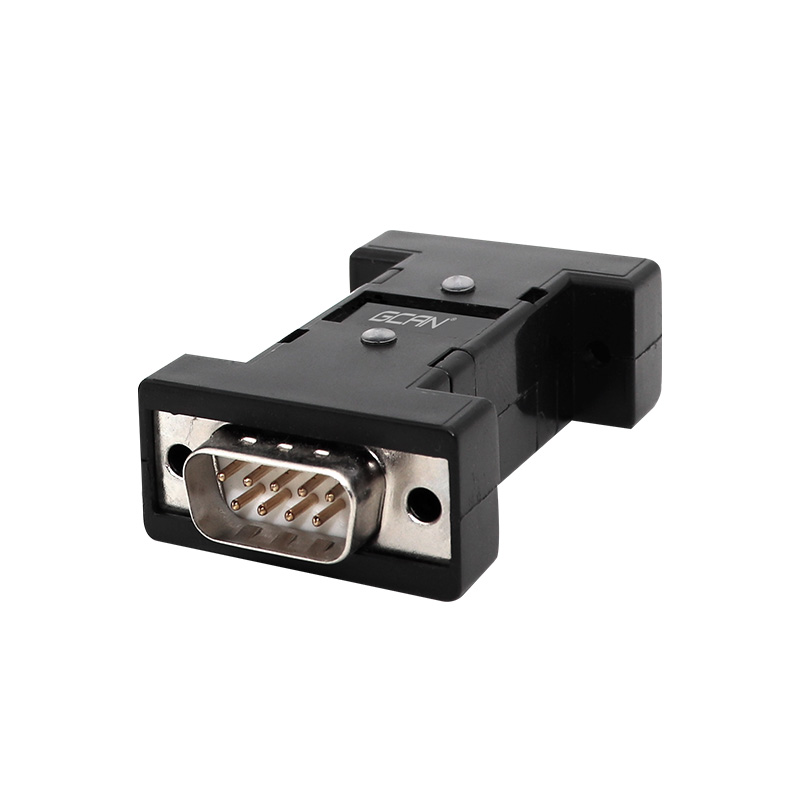

6、容錯CAN接口采用DB9公頭（插針）接口；

7、工作溫度范圍：-40℃~+85℃；

典型應用

（1）標準CAN分析儀測量容錯CAN總線；

（2）CAN轉換器模塊轉換成容錯CAN接口。


單線CAN運行模式

CAN-SW模塊支持2種不同的單線CAN模式——正常模式（33.33Kbit/s）、高速模式（83.33Kbit/s）。兩種模式之間無需選擇開關即可自動切換。

正常模式：

這種模式用于正常操作，CAN比特率為33.33Kbit/s，單線CAN輸出端有信號波形，可以控制電壓轉換速度及上升沿和下降沿，這樣可以保障EM輻射的小化。

高速模式：

CAN-SW支持83.33Kbit/s的高速模式，以便于使用軟件進行數據診斷。跟正常模式相比，總線數據傳輸速度更快，因此EMC性能相比正常模式有所降低。

高速模式僅應用于特殊情況，而不是單線CAN的常規狀態。

CAN總線波特率

當用戶使用CAN-SW轉換器時，必須保證普通CAN端的波特率與單線CAN端保持一致。普遍的單線CAN波特率：33.33Kbit/s、83.33Kbit/s。
