功能概述

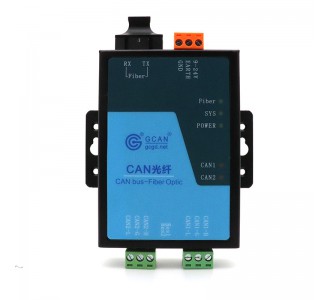

沈陽廣成科技有限公司GCAN-208系列模塊是集成1路（或2路）標準光纖接口（單模、多模，SC、ST可選）、2路（或1路）標準CAN總線接口的工業級CAN總線轉光纖轉換器。

GCAN-208系列模塊可以將CAN總線數據轉換成光信號通過光纖傳輸。通過成對使用GCAN-208系列模塊，用戶可以輕松的延長CAN總線通信距離、有效的消除長距離通信干擾，可以防止總線受到電磁干擾、地環干擾、雷擊等對總線和設備造成的損壞。

GCAN-208系列模塊可將CAN總線數據透明、無損的轉換成光信號，再將光信號透明、無損的解析成CAN總線數據。廣成科技使用獨有的總線信號轉換技術，可將CAN數據與光信號之間的轉換時間做到微秒級，這樣就保證了通信的實時性，所以GCAN-208可支持任何CAN總線通信協議如：CANopen、SAEJ1939、DeviceNet、NMEA2000等等。

GCAN-208-1模塊獨特的雙通道設備可以同時延長兩條CAN總線的通信距離，GCAN-208-2模塊具有兩套光纖接口，可用于級聯。該系列模塊是工業總線改造、長距離通信、隔離總線干擾的關鍵性工具，模塊的CAN總線接口已集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞，同時該模塊具有體積小巧、即插即用等特點，也是現有系統集成的選擇。


硬件特點

1、高速的32位工業級處理器；

2、內嵌硬件看門狗定時器；

3、使用外接電源供電(DC+9~24V，50mA)；

4、靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；

5、電快速瞬變脈沖群抗擾度等級：±1KV；

6、浪涌抗擾度等級：±1KV；

7、工作溫度范圍：-40℃~+85℃；

8、工作濕度范圍：5%~95%RH無凝露；

CAN屬性

（1）集成2路（或1路）CAN-Bus接口，使用端子接線方式；

（2）CAN-Bus信號包括：CAN_H、CAN_L、CAN_GND；

（3）CAN總線自帶120Ω終端電阻，可通過撥碼開關選擇；

（4）CAN-Bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

（5）CAN-Bus通訊波特率在5Kbps~1Mbps之間可通過撥碼開關配置；

（6）CAN-Bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

（7）每通道吞吐量：8000fps/秒；


光纖屬性

1、光纖接口SC、ST可選；

2、光纖傳輸模式單模、多模可選；

典型應用

（1）CAN總線通信改造；

（2）CAN總線跨海遠距離通信；

（3）風機等強干擾地區CAN總線防干擾改造；

（4）主控室與樓宇間長距離通信；

（5）消防報警系統聯網；?

（6）遠距離分布式通信系統。

常見問題

1.是否一定需要使用120Ω終端匹配電阻？

建議120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。GCAN-208系列模塊內部未集成120Ω的終端電阻。

2.能否在一條CAN總線上安裝多塊GCAN-208系列模塊？

由于CAN總線結構特點，一條總線上可以連接多個CAN節點，所以在不影響總線的前提下，一條CAN總線允許安裝多塊CAN轉光纖模塊，實際數量與CAN總線節點數有關。

3.GCAN-208系列模塊的數據轉換率是多少？

GCAN-208系列模塊的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀8個數據的數據幀，如果是小于8字節數據或者遠程幀可能會更快。

4.為何Fiber、CAN指示燈不亮？

只有當光纖或CAN端有數據傳輸且模塊正處于數據轉換中，F(xiàn)iber、CAN指示燈才會亮起。

5.GCAN-208系列模塊的通訊波特率如何設置？

通過模塊內部的撥碼開關可以設置一組常用的波特率的值，若要使用其他的波特率，請與廣成科技有限公司相關人員聯系。

6.系統進入待機或睡眠狀態是否影響接收？

會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。使用GCAN-208系列模塊時，請禁止系統的待機和睡眠功能。
