功能概述

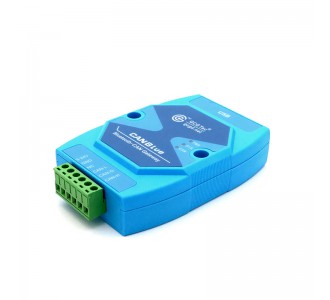

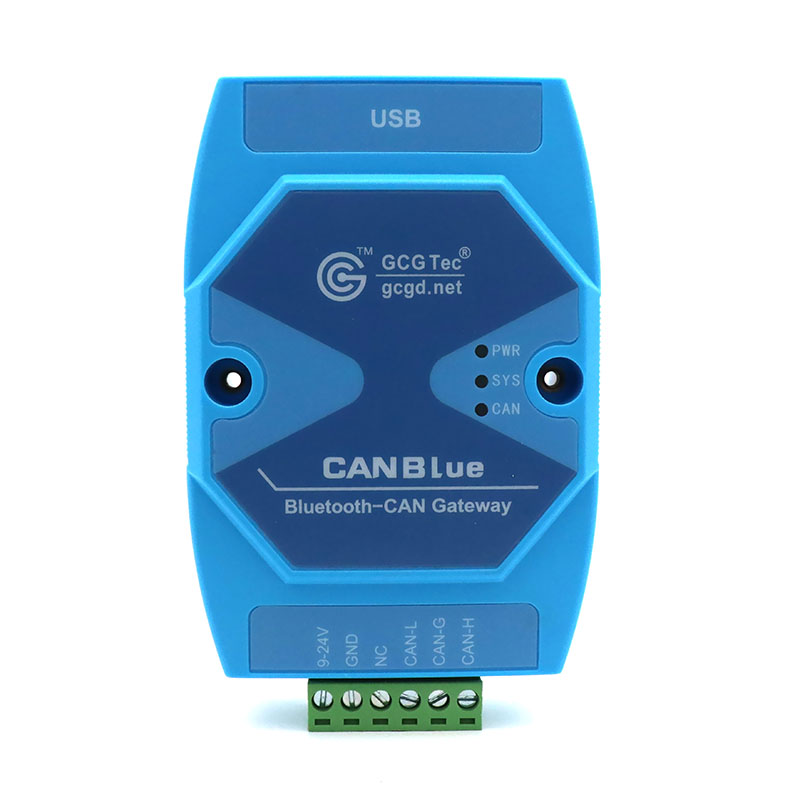

GCAN-203（CANBlue）是集成1路標準CAN-Bus接口，使用藍牙將CAN總線數據發送給終端的工業級CAN-Bus通訊轉換器。采用GCAN-203模塊，用戶可以使用手持移動終端（手機/PAD）訪問CAN節點，讀取CAN總線數據。這對于一些不易物理連接的CAN網絡，使用GCAN-203模塊通過無線終端與CAN網絡連接進行數據交換將變得極為方便。該模塊已被廣泛應用于構建現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-Bus網絡領域中數據處理、數據采集的CAN-Bus網絡控制節點。

GCAN-203智能協議轉換器是工業總線改造、無線采集CAN數據的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，且用戶可以使用標準DIN導軌將模塊固定安裝，使其極易集成到現有的系統中。

GCAN-203智能協議轉換器適合CAN-Bus低速數據傳輸應用，傳輸速率為300幀/秒。同樣GCAN-203智能協議轉換器不僅適應基本CAN總線產品，也滿足基于高層協議如DeviceNet、CANopen等CAN-Bus總線產品的開發。


性能特點

CAN-Bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

CAN-Bus通訊波特率在5Kbps~1Mbps之間任意可編程；

CAN-Bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

數據流量：300幀/秒；

藍牙使用2.0；

使用9~24VDC供電；

供電電流：30mA24VDC；

使用CANBlueConfig配置工作模式及參數；

可用配套卡軌連接件，安裝到DIN卡軌上；

工作溫度范圍：-40℃~+85℃；


典型應用

不易物理連接的CAN系統訪問；

工業現場網絡數據監控；

CAN教學應用遠程通訊；

CAN工業自動化控制系統；

低速CAN網絡數據采集數據分析；

智能樓宇控制數據廣播系統等CAN-Bus應用系統。

使用注意

建議在低速系統中使用，轉換器不適用于高速數據傳輸。

設置完參數后，必須重新上電一次，否則仍然執行的是原來的工作模式，而不能成功的實現切換。

由于CAN總線是半雙工的，所以在數據轉換過程中，應盡量保證兩側總線數據的有序性。如果兩側總線同時向轉換器發送大量數據，將可能導致數據的轉換不完全。

藍牙通信距離應考慮實際工作環境，如終端與GCAN-203模塊間有大體積物體遮擋，則通信距離將大大縮減。

請勿將GCAN-203模塊安裝至封閉金屬機柜中，如必須封閉，請將藍牙天線引出。
