功能概述

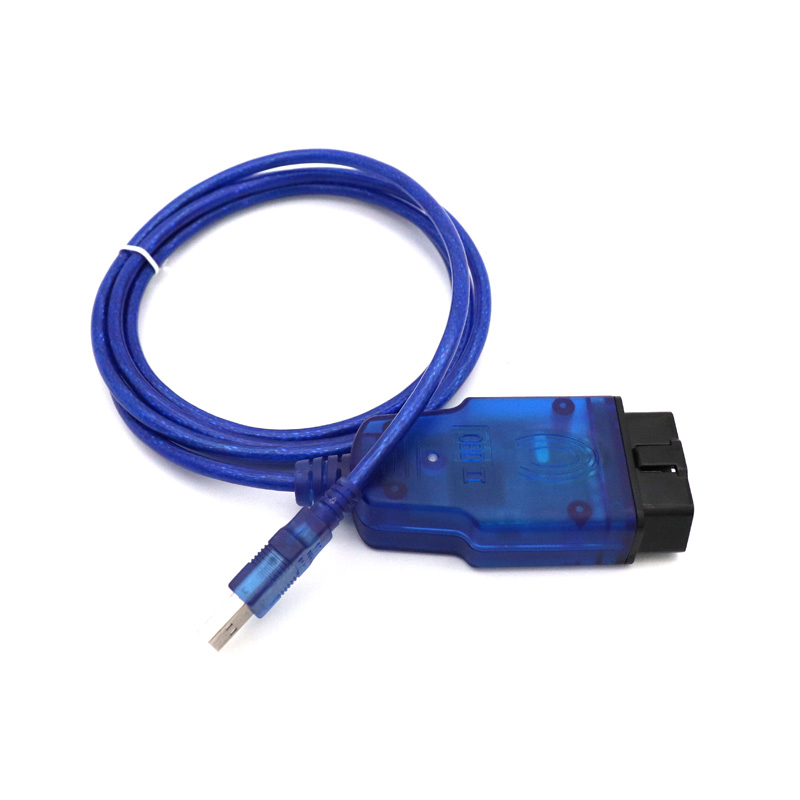

USBCAN-OBD是集成1路CAN接口的便攜式CAN-bus總線通訊接口卡。該型號CAN卡是我公司專為汽車電子開發或汽車故障診斷用戶設計，使用USBCAN-OBD便攜式CAN接口卡，PC可以通過USB接口快速連接至汽車OBD接口中的CAN-bus網絡，使PC可以構成汽車CAN-bus網絡中數據處理、數據采集的CAN-bus網絡控制節點。

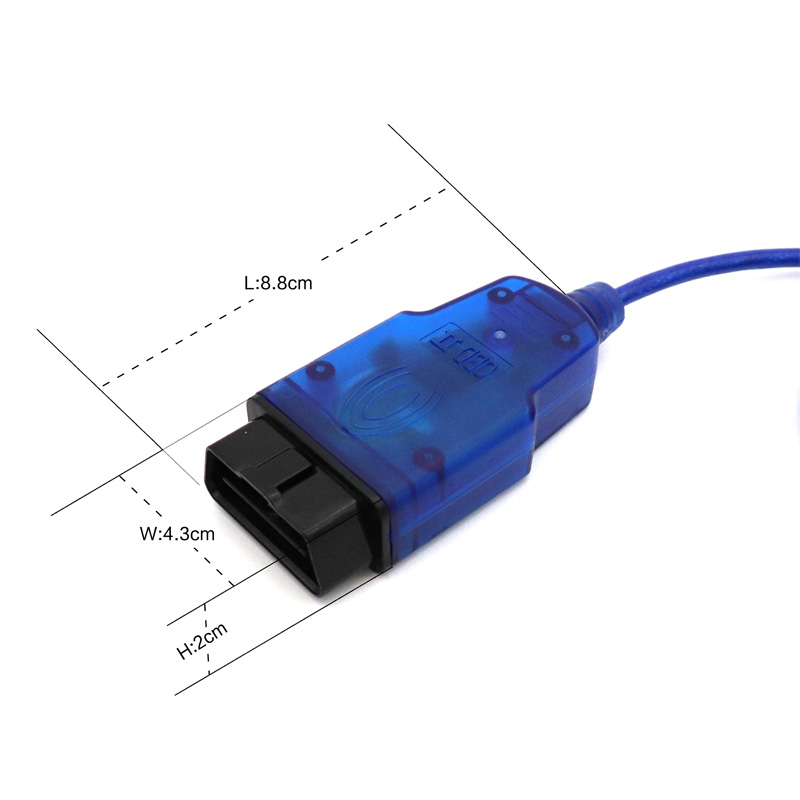

USBCAN-OBD便攜式CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具；同時具有體積小巧、即插即用等特點，也是便攜式系統用戶的選擇。USBCAN-OBD接口卡上自帶USB連接線纜，集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。

USBCAN-OBD便攜式CAN接口卡支持WindowsXP/Win7/Win8/Win10等32位/64位操作系統，還可支持各版本Linux操作系統。我公司為用戶提供統一的應用程序編程接口和完整的應用示范代碼，含VC、VB、.Net、Delphi、Labview和C++Builder等開發例程示范，方便用戶進行應用程序開發。

USBCAN-OBD接口卡可使用我公司自主開發的ECANTools通用測試軟件，可執行CAN-bus報文的收發和監測等功能。


性能特點

1、PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；

2、集成1路CAN-bus接口，OBDII接口方式；

3、支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

4、CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；

5、使用USB總線電源供電(DC+5V，130mA)；

6、CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

7、接收數據流量：14000fps；

8、CAN端接收報文時間戳精度可達1us；

9、支持WinXP、Win7、Win8、Win10等Windows操作系統；

10、支持各版本Linux操作系統；

11、支持ECANTools測試軟件；

12、工作溫度范圍：-40℃~+85℃；

典型應用

（1）CAN-bus網絡診斷與測試；

（2）汽車數據解碼工具；

（3）OBD等汽車電子設備開發；

（4）汽車故障診斷分析；


1.在ECANTools測試軟件中，為何顯示“打開設備錯誤”？

可能產生此類故障的原因是：設備類型選擇不正確或USBCAN設備驅動沒有正常安裝。在PC的設備管理器中檢查USBCAN設備屬性，看看有沒有“！”或“？”在USBCAN設備前面；若有，則檢查硬件/軟件沖突，并重新安裝USBCAN設備驅動程序。

2.是否一定需要使用120Ω終端匹配電阻？

建議120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。USBCAN高性能CAN接口卡內部已經連接有120Ω的終端電阻。

3.一臺計算機能否安裝多塊USBCAN接口卡？

舊版的接口不支持多卡同時操作，但是目前的USBCAN接口卡，支持多達8個同一型號的USBCAN接口卡同時操作。

4.USBCAN-OBD接口卡的數據轉換率是多少？

USBCAN接口卡的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀8個數據的數據幀，如果是小于8字節數據或者遠程幀可能會更快。另外，數據流量會受PC性能的限制。

5.為何CAN狀態指示燈不亮？

因為USBCAN接口卡的所有操作是受PC機控制的，只有PC機發送了啟動CAN通訊的命令后，CAN狀態指示燈才會有意義。

6.為何調用接口函數時系統非法操作？

首先在使用接口函數時請認真閱讀函數說明，保證輸入?yún)?shù)合法，特別注意指針(地址)的傳遞，或參照提供的例子程序，倘若問題還是未能解決，可聯系我們的技術支持。

7.USBCAN接口卡的通訊波特率如何設置？

設備提供了一組常用的波特率的設置值，若要使用其他的波特率，請聯系廣成科技客服進行計算。需要注意：USBCAN接口卡的CAN控制器使用24MHz時鐘，用戶自定義波特率時要根據該時鐘頻率進行計算。

8.系統進入待機或睡眠狀態是否影響接收？

會有影響。這時所有處理將停止，可能導致硬件接收緩沖溢出錯誤。若有程序打開設備將嘗試阻止系統進入待機或睡眠狀態，從而保證系統正常工作。
