功能概述

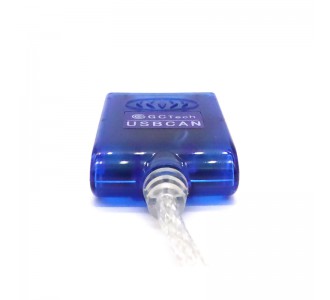

USBCAN-Mini是集成1路CAN接口的便攜式CAN-bus總線通訊接口卡。該型號CAN卡可兼容USB2.0總線全速規范，采用USBCAN-Mini便攜式CAN接口卡，PC可以通過USB接口快速連接至CAN-bus網絡，構成現場總線實驗室、工業控制、智能小區、汽車電子網絡等CAN-bus網絡領域中數據處理、數據采集的CAN-bus網絡控制節點。

USBCAN-Mini便攜式CAN接口卡是CAN-bus產品開發、CAN-bus數據分析的強大工具；同時具有體積小巧、即插即用等特點，也是便攜式系統用戶的選擇。USBCAN-Mini接口卡上自帶USB連接線纜，集成CAN接口電氣隔離保護模塊，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。

USBCAN-Mini便攜式CAN接口卡支持WindowsXP/Win7/Win8/Win10等32位/64位操作系統，還可支持各版本Linux操作系統。我公司為用戶提供統一的應用程序編程接口和完整的應用示范代碼，含VC、VB、.Net、Delphi、Labview和C++Builder等開發例程示范，方便用戶進行應用程序開發。

USBCAN-Mini接口卡可使用我公司自主開發的ECANTools通用測試軟件，可執行CAN-bus報文的收發和監測等功能。


性能特點

（1）PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；

（2）集成1路CAN-bus接口，DB9接口方式；

（3）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

（4）CAN-bus通訊波特率在5Kbps~1Mbps之間任意可編程；

（5）使用USB總線電源供電(DC+5V，130mA)；

（6）CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

（7）接收數據流量：14000fps；

（8）CAN端接收?qǐng)?bào)文時間戳精度可達1us；

（9）支持WinXP、Win7、Win8、Win10等Windows操作系統；

（10）支持各版本Linux操作系統；

（11）支持ECANTools測試軟件；

（12）工作溫度范圍：-40℃~+85℃；


典型應用

1、CAN-bus網絡診斷與測試

2、汽車電子應用

3、電力通訊網絡

4、工業控制設備

5、高速、大數據量通訊

常見問題

1.在ECANTools測試軟件中，為何顯示“打開設備錯誤”？

可能產生此類故障的原因是：設備類型選擇不正確或USBCAN設備驅動沒有正常安裝。在PC的設備管理器中檢查USBCAN設備屬性，看看有沒有“！”或“？”在USBCAN設備前面；若有，則檢查硬件/軟件沖突，并重新安裝USBCAN設備驅動程序。

2.是否一定需要使用120Ω終端匹配電阻？

建議120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。USBCAN高性能CAN接口卡內部已經連接有120Ω的終端電阻。

3.一臺計算機能否安裝多塊USBCAN接口卡？

舊版的接口不支持多卡同時操作，但是目前的USBCAN接口卡，支持多達8個同一型號的PC-CAN接口卡同時操作。

4.USBCAN-Mini接口卡的數據轉換率是多少？

USBCAN接口卡的單一CAN通道支持8000fps的CAN總線數據轉換，這里提到的幀是指標準幀8個數據的數據幀，如果是小于8字節數據或者遠程幀可能會更快。另外，數據流量會受PC性能的限制。

5.為何CAN狀態指示燈不亮？

因?yàn)閁SBCAN接口卡的所有操作是受PC機控制的，只有PC機發送了啟動CAN通訊的命令后，CAN狀態指示燈才會有意義。
