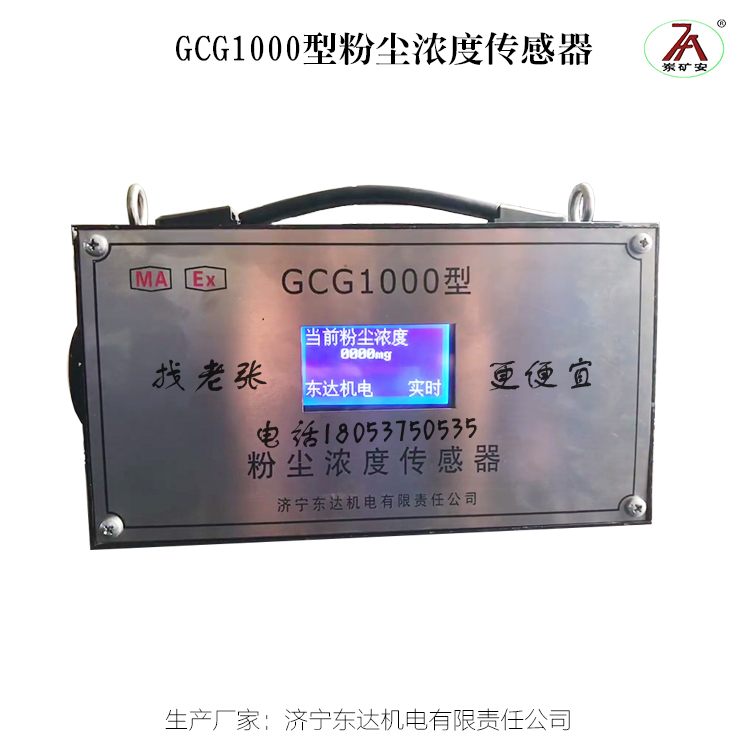

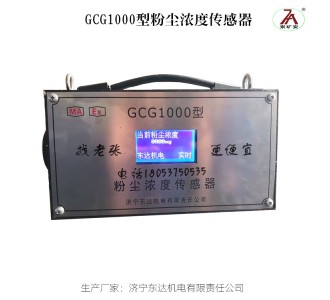

GCG1000礦用粉塵濃度傳感器 粉塵超限傳感器
1 概述
GCG1000礦用粉塵濃度甲烷傳感器（以下簡稱傳感器）是一種基于光散射法的礦用本質安全型粉塵測量設
備，防爆標志：Exib IMb。該傳感器適用于煤礦井下采掘工作面、巷道、硐室等環境，可連續自動的檢測環境
空氣中的粉塵濃度并轉換成頻率信號、電流信號或數字信號。該傳感器具有以下特點：
(1) 采用紅外激光器和進口光電倍增管，粉塵測量準確、穩定；
(2)采用新型單片機和高集成數字電路，使電路結構簡單，性能可靠；
(3)實現遙控調校零點，靈敏度，報警點等功能，操作方便，調校簡單；
(4)采用新型開關電源，整機功耗低；
(5)可根據不同需要輸出頻率信號、電流信號或數字信號。
2 產品型號及意義
2.1 產品型號：GCG1000
2.2 型號定義：
G C G 1000
測量范圍（0~1000）mg/m
光學式
測量對象：粉塵
礦用傳感器
3
3 工作原理與結構
3.1 工作原理
GCG1000礦用粉塵濃度傳感器銷售經理張18053750535 0537-3151575。
外部含塵空氣在風機的吸引下進入采樣口，經導流裝置
（遮掉外部光線）進入檢測器暗室。暗室內的平行光與受光部的視野成直角交叉構成靈敏區（圖中斜線部分），
粉塵通過靈敏區時，其 90℃方向散射光透過狹縫射進光電倍增管轉換成光電流，經光電流積分電路轉換成與散
射光成正比的電信號。通過放大電路和 A/D 轉換電路計算出粉塵的質量濃度。
