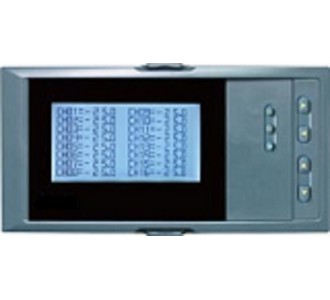

NHR-7700溫度巡檢儀、多路巡檢儀，電流巡檢儀，電壓巡檢儀

產品品牌：	虹潤電子
最小起訂：	1 臺
產品價格：	面議
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
瀏覽次數：	574

?

產品詳細說明
詳細參數

NHR-7700系列液晶多回路測量顯示控制儀

■概述

NHR-7700系列液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。

★可選擇8路或16路萬能信號輸入，各輸入通道信號互不干擾

★報警方式可選擇“統一報警輸出”、“16路分別報警輸出”

★變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”

★儀表通信數據刷新周期2秒/16路

★可同屏選擇大、小字體信號顯示和報警狀態顯示

★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議

★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能

★帶DC24V饋電輸出，為現場變送器配電

★輸入、輸出、電源、通訊相互之間采用光電隔離技術

■儀表選型

NHR-77□-□-□-□-□液晶多路測量顯示控制儀

① ② ③ ④ ⑤

①輸入通道		③報警輸出（備注1）
代碼	輸入通道	代碼	報警通道(繼電器接點輸出)
10 20	8路輸入 16路輸入	X 1 2	無輸出統一報警 16限分別報警
②規格尺寸
代碼	寬高深
A B C	16080136mm（橫式） 80160136mm（豎式） 9696136mm（方式）
		④供電電源
		代碼	電壓范圍
		A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
變送輸出(備注1)		通訊輸出
代碼	輸出通道	代碼	通訊接口(通訊協議)
1 2	統一變送輸出 8路分別變送輸出	D1 D2 D3	RS-485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口
饋電輸出
代碼	饋電輸出（輸出電壓)
1P 2P	1路饋電輸出 2路饋電輸出如“2P（12/24）”表示第I路12V,第II路24V饋電輸出。

備注：
1、因為儀表的分別變送輸出口與分別報警口是共用的,所以可按以下方式選擇：
a、統一變送輸出+統一報警輸出
b、八路分別變送輸出+統一報警輸出
c、十六限分別報警輸出
2、儀表選擇16路輸入時，不帶分別變送和分別報功能。
3、NHR-7720C型儀表只能選擇統一報警功能。
4、儀表型號舉例：
例1：NHR-7710-A-1-A-1/D1(統一報警輸出/和統一變送輸出)
例2：NHR-7720-B-1-D(統一報警輸出)
例3：NHR-7720-A-2-A-1P(分別報警輸出)
例4：NHR-7710-C-2-A-2/D1(分別變送輸出)

■輸入信號類型(訂貨時請在選型后備注信號類型)

信號類型	量程范圍	信號類型	量程范圍
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA開方 4～20mA開方 0～5V開方 1～5V開方	-200.0～600.0℃ -9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999
