輸入

輸入信號

4-20mA、0-20mA、0-5V、1-5V、0-10V

輸入阻抗

電流阻抗≤50Ω，電壓阻抗≥250KΩ

最*輸入電流

≤30mA/≤10.5V

電流隔離器輸出

輸出信號

4-20mA，0-20mA，0-5V，1-5V，0-10V

輸出負載

4-20mA，0-20mA負載電阻RL≤400Ω

0-5V、1-5V 負載電阻RL≥250KΩ，0-10V 負載電阻RL≥500KΩ

電壓隔離器輸出

輸出信號

4-20mA、0-20mA、0-5V、1-5V、0-10V

輸出負載

4-20mA、0-20mA 負載電阻RL≤400Ω；

0-5V、1-5V 、0-10V 負載電阻RL≥20KΩ

電源

電源

DC20-32V

功耗

單路輸出功耗：≤0.8W；雙路輸出功耗：≤1.0W

其它參數

絕緣電阻
(輸入/輸出/電源之間)

≥100MΩ（500VDC時）

絕緣強度
(輸入/輸出/電源之間)

2000Vrms (1 min，無火花)

工作溫度

-10～50℃(無凝露、無結冰)

相對濕度

25%～85%RH

保存溫度

-10～60℃(無凝露、無結冰)

溫度漂移

0.0075%FS/℃

安裝方式

35mmDIN導軌安裝

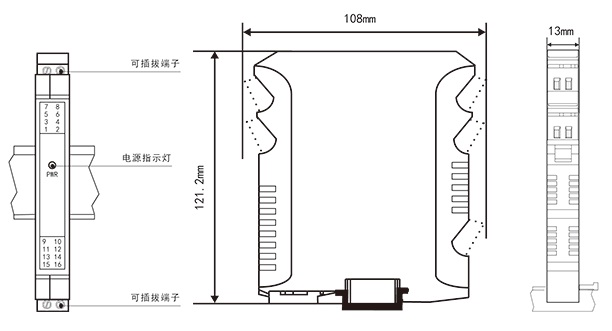

安裝尺寸

13*108*121.2mm(寬*高*深)

傳輸精度（20℃）

0.15%FS

響應時間

≤2ms

重量

約130克

電磁兼容性

符合GB/T18268工業設備應用要求（IEC 61326-1）

適用現場設備

直流電壓/電流源

7

8

9

10

11

M2系列電壓/電流隔器 NHR-M21

-

□

/

□

-

□

/

□

-

□

位

規格

注釋

|
|

|
|

|
|

↓
□

/

|
|

|
|

|
|

↓
□

|
|
|
|
|
|

|

|

|

|

|
|
↓
□

/

|
|
|
|
|
|

|

|

|

|

|
|

↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

|

|

|

↓
D

7/8

<輸入>

通道I/通道II(從列表中選擇代碼)

代碼

類型

25

0-20mA

27

4-20mA

28

0-5V

29

1-5V

31

0-10V

X

通道II無輸入時選擇

9/10

<輸出>

通道I/通道II(從列表中選擇代碼)

代碼

類型

X

無輸出

0

4-20mA

1

1-5V

3

0-5V

4

0-20mA

5

0-10V

12

<電源>

DC20-32V
