■概述
NHR-1303系列經濟型三位顯示模糊PID溫控器采用模糊PID算式，無需人工整定參數，控溫精度基本達±0.5℃，無超調、欠調，性價比高。儀表采用模塊化結構、操作方便，適用于輕工機械、烘箱、實驗設備、加熱/冷卻等設備。
★單通道輸入，雙排數碼管顯示。
★具有多種熱電阻\熱電偶輸入信號類型可選，測量精度為0.3％FS。
★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
★具備上下限報警/偏差報警功能，帶LED報警指示燈。
★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能。
★帶開關量控制輸出，控制準確且無超調。
★輸入、輸出、電源相互之間采用光電隔離技術。
★具備多種外形尺寸及樣式供用戶選擇。
★參數設定密碼鎖定，參數設置斷電永久保存。

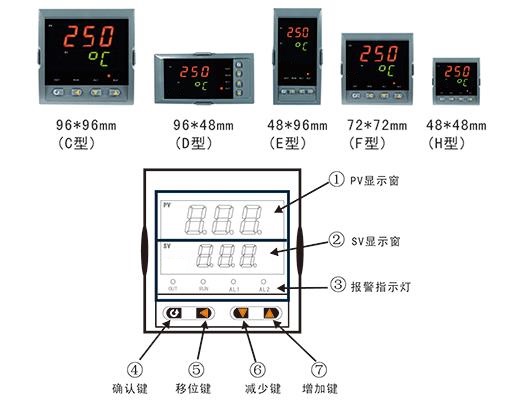

■儀表面板

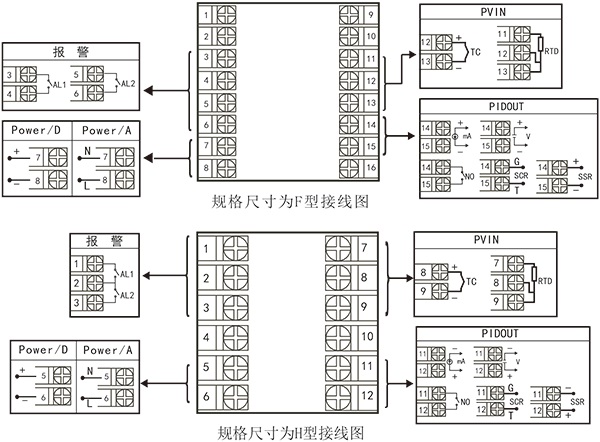

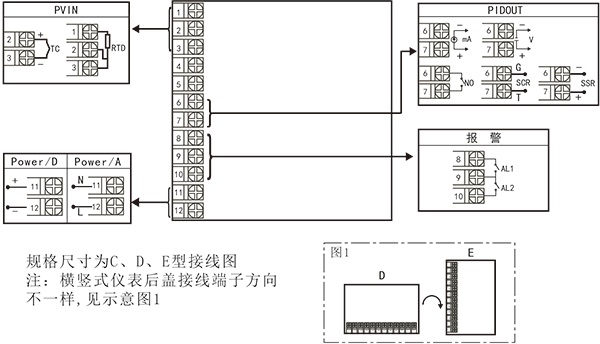

■儀表接線圖
■儀表選型
NHR-1303□-□-□/□-□（）
① ② ③ ④ ⑤ ⑥
|
①規格尺寸 |
②輸入分度號 |
||
|
代碼 |
寬*高*深 |
代號 |
分度號（測量范圍） |
|
C |
96*96*110mm（方式） |
00 |
熱電偶B(400～999℃) |
|
③控制輸出(PIDOUT) |
④報警（繼電器接點輸出） |
||
|
代碼 |
輸出類型 |
代碼 |
報警限數 |
|
0 |
4-20mA(RL≤500Ω) |
X |
無輸出 |
|
⑤供電電源 |
⑥備注 |
||
|
代碼 |
電壓范圍 |
無備注可省略 |
|
|
A |
AC/DC 100～240V（50/60Hz） |
||
備注：
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上，只能選擇其中一種功能。
2、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。
3、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-1303C-02-K1/2-A
例2：NHR-1303F-14-0/2-D
?
