一、結構特征

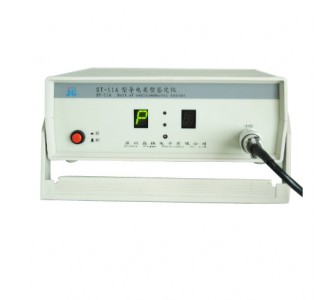

                  ST-11A鑒定儀

二、概述

ST-11型PN類別鑒定儀是運用整流法原理鑒定半導體導電類型的儀器，同時兼?zhèn)錅y試重摻的功能。

儀器成套組成：本儀器由主機和探頭等部件組成。導電類型P或N由數碼管顯示，是否重摻由發光管和蜂鳴器提示。

優勢特征：本儀器關鍵器件采用專用集成電路，并采用優質貼片工藝，儀器具有鑒定范圍寬、靈敏度高、穩定性好、使用方便等特點。探頭有四種形式，可根據需要選用。探針采用即插式，方便更換。本儀器適用于半導體材料廠、半導體器件廠、科研單位、高等院校等對半導體材料的PN類型鑒定及重摻判別的場合。

三、技術參數

1. PN鑒定范圍：ρ=0.01～10000Ω-cm

    重摻判別界限:ρ=0.01～0.2Ω-cm 可調 (初始設定為0.1Ω-cm)

2.可測半導體材料尺寸：

PN鑒定 ：可接觸面 Smin= 3mm*5mm

重摻判別：可接觸面 Smin= 3mm*5mm (三針探頭或夾子)

                   Smin= 3mm*3mm (二針探頭或夾子)

                   Smin= 2mm*2mm (單針探頭)

3.探頭參數：

⑴探針間距： 1.8mm

⑵探頭類型： 三針式、二針式、單針式、夾子式

4工作電源：220V±10％, f=50Hz±4％,PW≤5W

5外形尺寸：W×H×L=28cm×13cm×23cm

  凈    重：≤2kg

四、詳情請登陸蘇州晶格電子有限公司官方網站http://www.jgdz.com.cn

查看《ST-11A型導電類型鑒定儀技術使用說明書》
