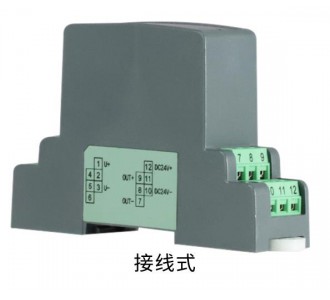

NHR-ES10交流電壓/電流變送器
■概述
NHR-ES10系列單相交流電壓/電流變送器對電網和電路中的交流電壓或電流信號進行實時測量，將其變換為直流電壓電流信號輸出；具有高精度、高隔離、低漂移、低功耗、體積小、響應快、抗干擾能力強等特點。本產品采用標準DIN35mm導軌安裝，端子接線，安裝方便，適用于電源設備、電力網監測自動化系統、工控監測系統、鐵路信號系統等。
■技術參數
|
輸入 |
|
|
輸入信號 |
接線式：電流5A/10A；電壓100V/500V/1000V |
|
|
穿孔式：Φ4 （5A/10A/50A） |
|
|
Φ8（50A/100A/150A） |
|
|
Φ12（50A/100A/150A） |
|
|
Φ14（50A/100A/150A） |
|
頻帶寬度 |
20Hz-5KHz |
|
線性范圍 |
0%-120%標稱輸入 |
|
精度等級 |
0.3級 |
|
輸出 |
|
|
輸出信號 |
4-20mA、1-5V、0-20mA、0-5V |
|
負載能力 |
電流型≤480Ω，電壓型≥250KΩ |
|
響應時間 |
≤400mS |
|
溫度漂移 |
200ppm |
|
電源 |
|
|
輔助電源 |
DC24V±10% |
|
功耗 |
≤1W |
|
其他參數 |
|
|
隔離耐壓 |
1500Vrms（1min，無火花） |
|
共模抑制比 |
60dB（50Hz條件下） |
|
過載能力 |
穿孔輸入，10倍標稱輸入，持續5秒 |
|
|
接線輸入，2倍標稱輸入，持續5秒 |
|
工作溫度 |
-10℃～70℃(無凝露、無結冰) |
|
相對濕度 |
25%～85%RH |
|
保存溫度 |
-25℃～85℃(無凝露、無結冰) |
|
安裝方式 |
35mmDIN導軌安裝 |
■儀表選型
NHR-ES10 □-□-□-□-□-□ 單相交流電流/電壓變送器
① ② ③ ④ ⑤ ⑥
|
①輸入信號 |
②輸入量程 |
|||
|
代碼 |
信號類型 |
代碼 |
類型（測量范圍） |
|
|
01 15 |
接線式（0-10A，0-1000V） 穿孔式Φ8 （50-150A） 穿孔式Φ12 （50-150A） 穿孔式Φ15 （50-150A） |
01 03 04 05 06 07 08 56 |
0-5A 0-10A 0-50A 0-100A 0-150A 0-100V 0-1000V 用戶定制 |
|
|
③變送輸出 |
④接線方式 |
|||
|
代碼 |
輸出類型 |
代碼 |
類型 |
|
|
0 1 3 4 |
4-20mA 0-5V 0-20mA |
L2 L4 |
二線制回路供電 （限單相交流電流電壓表）四線制三隔離
|
|
|
⑤電源 |
⑥備注 |
|||
|
代碼 |
電壓范圍 |
無備注可省略 |
||
|
D |
DC24V（±10%） |
|||
■備注：
1、交流電壓輸入方式只能選擇接線式。
2、交流電流10A以下輸入可選擇接線式或穿孔式，大于10A時，只能選擇穿孔式。
3、當接線方式選擇二線制回路供電時，變送輸出只有4-20mA可選。
?
