●單通道、雙通道

●交流電壓、電流輸入

●模擬量輸出

●輸入/輸出/電源三隔離

●傳輸精度±0.2%

●模塊化設計，體積小，功耗低

●各端子可帶電插拔，便于安裝、維護

●標準的35mmDIN導軌卡式安裝

輸入

輸入信號

交流0～500V輸入，500V以上由電壓互感器轉換為滿量程為100V的電壓輸入

交流0～5A輸入，5A以上由電流互感器轉換為滿量程為5A的電流輸入

輸出

輸出信號

4-20mA，0-10mA，0-20mA，1-5V，0-5V

輸出負載

電流型≤500Ω，電壓型≥250KΩ

電源

電源

DC24V(±10%)

功耗

≤1.4W

其它參數

絕緣電阻

≥100MΩ（500VDC時）(輸入/輸出/電源之間)

絕緣強度

1500Vrms (1 min，無火花) (輸入/輸出/電源之間)

工作溫度

0～50℃（無凝露、無結冰）

相對濕度

25%～85%RH

保存溫度

-10～60℃（無凝露、無結冰）

安裝方式

35mmDIN導軌安裝

安裝尺寸

22.5*110*115mm(寬*高*深)

傳輸精度

0.5%FS±1字

響應時間

≤300ms

重量

約150克

7

8

9

10

11

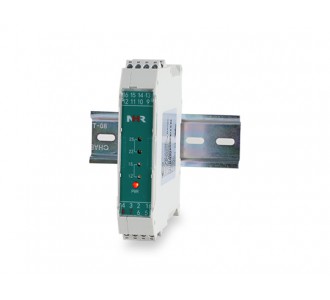

A4系列簡易型電量變送器    NHR-A4

-

□

/

□

-

□

/

□

-

□

位

規格

注釋

|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D

7/8

<輸入>

通道I/通道II(從列表中選擇代碼)

代碼

類型

I

交流電流 （0-5A）

V

交流電壓 （0-500V）

X

通道II無輸入時選擇

9/10

<輸出>(從列表中選擇代碼)

代碼

類型

X

無輸出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

11

<電源>

DC24V(±10%)
