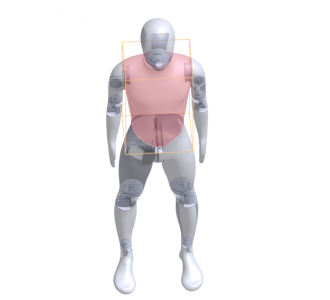

熱人體模型-熱人體模型由34個獨立控制的熱區組成。甘露區劃分如下圖1.3.1所
示。所有的熱區域都配備有加熱器來模擬代謝熱輸出速率，并使用分布式導線傳感
器來測量皮膚溫度。此外，每個熱區都可以通過其表面均勻分布的流體端口來控制
汗液。人體模型內部有一個流體加熱器來預熱水，然后再分配到人體模型表面的端
口。
1. 電源指示器-直流電源形式有一個指示燈。注意：VHTR只有在人體模型正常運
行和ThermDAC軟件運行時才能激活。
2. 加熱器電壓調整撥號-這允許用戶從+48V的標稱設置中降低加熱器電壓。當測
試高絕緣的衣服時，或在需要較低的熱通量來保持溫度的任何其他情況下，可
能需要較低的電壓。
加熱器功率由公式P=(V
2
/R)
D.C. (D.C.=加熱器占空比)，因此降低電壓的½
將減少最大可用加熱器功率到額定的¼。
3. 不要堵塞風扇通風口！這些設備為人體模型電源提供通風。
4. 串口-這是9針串口電纜到ThermDACPC的接口
