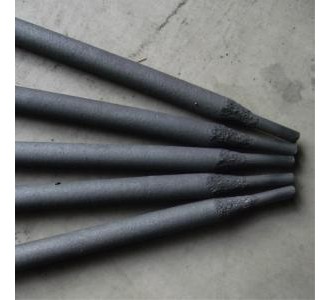

D698耐磨堆焊焊條      型號：GB EDZ-B2-08       堆焊層硬度HRC≥60

D698堆焊條是石墨型藥皮的堆焊焊條，交直流兩用。用于礦產機械和土泥沙石粉碎強烈磨損部位的堆焊。高鉻鑄鐵耐磨焊條堆焊層硬度高，為粒狀碳化物、馬氏體和殘余奧氏體，能有效地承受惡劣工況下高硬度磨料磨損和高應力接觸疲勞磨損等，適用于電廠吸風機轉子葉片、粉塵泵閥、泥漿泵葉輪、挖泥船等易磨損零件的硬化、強化和修復。

熔敷金屬化學成分(%)  C≤3.00   Cr 4.00-6.00   W 8.50-14.00  其它元素總量≤3.00

參考電流 (AC、DC+) 焊條直徑(mm) φ3.2： 90-120  φ4.0 ：140~180  φ5.0: 190~230

D708碳化鎢堆焊焊條       型號：EDW-A-15        堆焊層硬度 HRC≥65

D708石墨型藥皮碳化鎢堆焊焊條，依靠藥皮中碳化鎢合金過度，堆焊金屬含鎢40%-50%，交直流兩用。該焊條主要用于受強烈磨損機械零件，如混凝土攪拌葉片，推土機和泵浦葉片，挖泥機葉片，高速混砂箱，磚機鉸龍，對輥，破碎機垂頭，錘盤，風機葉輪，襯板，立窯塔蓖，輥壓機，圓錐破等部件。

熔敷金屬化學成分(%) C  1.50~3.00   Mn ≤2.00   Si≤4.00    W 40-50

參考電流 (AC、DC+) 焊條直徑(mm) φ3.2 ：70~120  φ4.0 ：140~180  φ5.0: 180~230

D798鎢鉻硼耐磨焊條    型號：GBEDZCr-D-OO      HRC：66~68

D798鎢鉻硼耐磨焊條是石墨型藥皮.交直兩用.高效無渣鎢鉻硼特殊型耐磨焊條。焊縫金屬中含有適量細化晶粒的合金元素，焊縫組織為細馬氏體加少量殘留奧氏體基體上大量分布HV≥2800的合金硼化物及彌散分布碳化物，堆焊層硬度高，耐強烈磨粒磨損，在高應力強烈磨粒磨損的運行中不掉塊，耐磨性是一般高鉻鑄鐵的2~3倍，并且在高溫600°C時硬度保持穩定，焊條熔敷效率達220%，采用大電流施焊且無渣，工藝性能良好。 該焊條主要用于泥漿泵、水泥設備冶金設備耐強烈磨粒磨損的場合。

化學成份(%) C3.0~4.0   Cr22.0~32.0    W1 1.5~22.5    Mo.0 0.5~1.0

參考電流AC/DC+ 焊條直徑(mm) φ4.0180~230    φ5.0220~260

D918耐磨堆焊焊條            堆焊硬度HRC：68

D918碳化硼耐磨堆焊焊條含碳化硼的耐磨料磨損堆焊焊條，石墨型藥皮，交直流兩用，具有良好的抗磨料磨損性。用于受強烈磨料磨損部件的堆焊修復，如排風機葉輪、農業機械、礦山機械、粉碎機、泥漿泵、煤礦熘槽等。

熔敷金屬化學成分/％ C 2-3  Cr5  B 1.5-2.5  其他5
參考電流 ( (mm) φ3.2 ：80~110  φ4.0 ：120~160

D998耐磨堆焊焊條             堆焊硬度HRC：72

D998型耐磨堆焊焊條，石墨型藥皮的堆焊焊條，交直流兩用，堆焊金屬中含有高強度的碳化物和多種耐磨材料。一次硬相，且硬度均勻。有較強的抗磨損能力。并且宜操作，焊接電流穩，煙氣飛濺小，煙中無氟化物等有害氣體。焊后表面光滑平整、渣皮少、美觀。使用于磚瓦廠螺旋攪刀，攪拌機葉片。粉煤機錘頭、水泥廠、排風機葉片，立窯塔盤和采礦、鋼廠等行業的部件修復和堆焊，焊后可起到事半功倍的效果。

主要化學成份：C 3.0-5.0  Cr 21.0-30.5  B 3.5-6.4  Si 0.5-1.5 其他6

參考電流 (AC、DC+) 焊條直徑(mm) φ3.2 ：120~150  φ4.0 ：160~190
