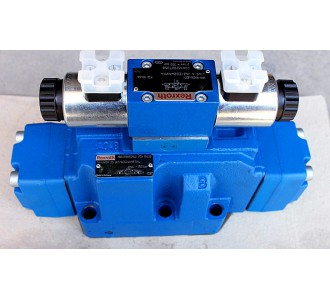

電液比例閥是一種按輸入的電信號連續地、按比例地控制液壓系統的液流方向、流量和壓力的閥類。它山電-機械比例轉換裝置和液壓控制閥本體兩大部分構成.前者將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量.

電液閥是由一個主閥和兩個電磁閥組成，主閥響應速度的控制是兩個柱塞閥，安裝于主閥的入口和出口。通過兩個柱塞閥細微調節主閥的啟閉速度。調整這些裝置（柱塞閥）以控制流入和流出活塞上方介質的流量。達到主閥啟閉速度能基于介質的粘度及壓力調整的目的。

常開（N.O）和常閉（N.C）電磁閥分別安裝在主閥的進油回路和出油回路中，用于控制主閥的動作，當兩電磁閥通電時，進油孔（上游閥）回路關閉，先導孔（下游閥）回路打開，活塞上腔泄壓，活塞上行，主閥打開。反之，活塞下行，主閥關閉。在主閥開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理后發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟度上，實現對管道介質流量的控制。
