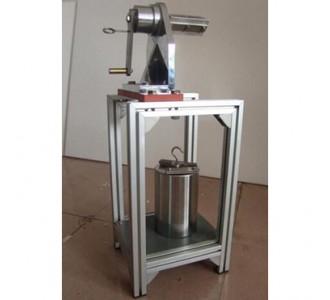

芯軸試驗裝置又名絕緣帶耐磨試驗裝置，本裝置是根據IEC 61347-1、IEC61588圖6、IEC60950、IEC60065、GB4943、GB19212標準相關條款設計制造專用儀器，主要用于電力變壓器、電源裝置和類似產品的絕緣薄層進行芯軸試驗、機械強度試驗和耐磨試驗。

芯軸試驗裝置對10°和230°位置進行機械限位，以確保試驗角度的準確性，同時也實現了操作方法簡單化；砝碼附有掛環，以防試樣某點因受力過大而被拉破。

主要技術參數：

結構：鋁型材框架；

角度控制：手動固定；

操作方式：手動；

吊重配置：150N砝碼一個，1N兩個；

工藝處理：卷軸三棱體為電鍍，尖點淬火處理；

裝夾方式：蝶形螺絲壓緊；

試驗角度：±230°；

試驗次數：3次。
