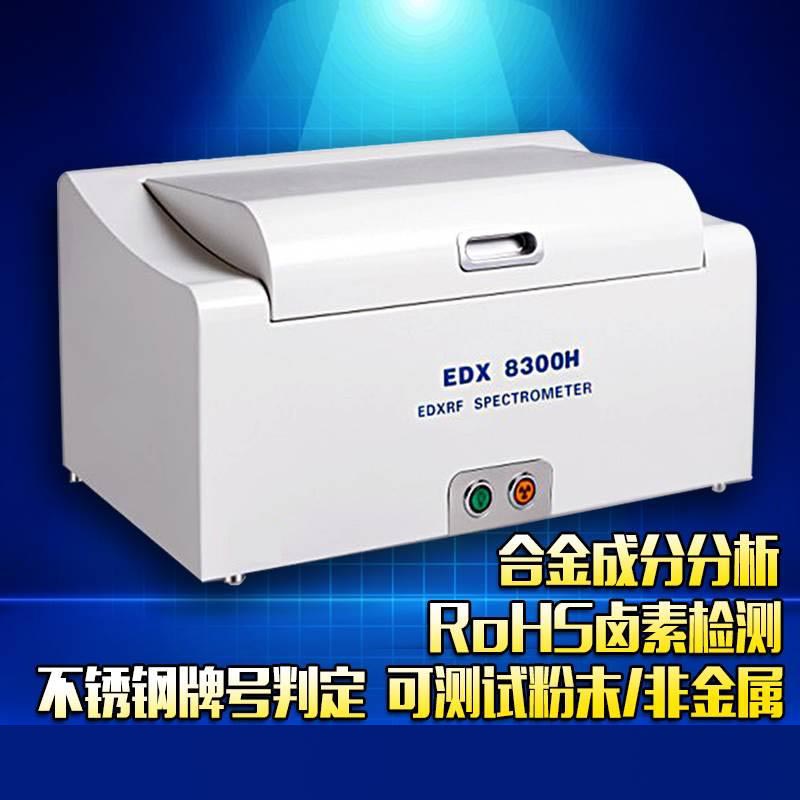

rohs檢測儀器型號：edx8300h（真空型能量色散x射線熒光光譜儀）

　　技術性能及指標:

　　1. 元素分析范圍從鈉(na)到(u)；

　　2. 元素含量分析范圍為1ppm到99.99%；

　　3. 測量時間：100-300秒(可調)；

　　4. rohs指令規定的有害元素（限cd/pb/cr/hg/br/cl）其檢測限度*高達1ppm；

　　5. 能量分辨率為149±5電子伏特；

　　6. 溫度適應范圍為15℃至30℃；

　　7. 電源：交流220v±5v；（建議配置交流凈化穩壓電源。）

　　工作條件：

　　● 工作溫度：15-30℃

　　● 相對濕度：40%～70%

　　● 電 源：ac :220v ±5v

　　產品特點：

　　1.1edx8300h配備抽真空，更好地應對rohs、無鹵等環保指令，配置了真空測試系統，增加了元素測試范圍，探測器配備sdd的測試系統，特別是提高了na、mg、al、si等輕元素的檢出限，精確度提高了，同時在測試cd/pb/cr/hg/br/cl等其他元素的重復性穩定性有了明顯的提高。

　　1.2 整體結構化設計，儀器美觀大方。

　　1.3 采用美國的si-pin探測器，電致冷而非液氮制冷，體積小、數據分析準確且維護成本低。

　　1.4 采用自主研發的ses信號處理系統，有效提高峰背比，讓測量更精準。

　　1.5 一鍵式自動測試，使用更簡單，更方便，界面更人性化。

　　1.6 七種光路校正準直系統，根據不同樣品自動切換。

　　1.7 多重防輻射泄露設計，輻射防護級別比同類產品高。

　　1.8 優化一體化散熱設計，使整機散熱性能得到更大提高，確保x射線源的運行安全。

　　1.9 獨有的機芯溫度監控技術，確保射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。

　　1.10 多重儀器配件保護系統，并可通過軟件進行全程監控, 讓儀器工作更穩定、更安全。

　　1.11 專用真空測試軟件，是否抽真空可自由選擇，真空度實時顯示，標準視窗設計，界面友好，操作簡便，所有控制均在輕點鼠標之間。

　　1.12 本機采用usb2.0接口，有效保證數據準確高速有效的傳輸。

　　1.13 獨有的全自動真空系統,徹底屏蔽空氣對輕元素測試的影響,極大提高了輕元素的檢出限，同時也擴大了檢測范圍。

　　1.14 一體化真空腔體設計，有效地保證了符合測試要求的真空度，同時提高了設備的可維性。

　　1.15 抽真空測試和不抽真空測試轉換簡單，方便客戶使用；同時開蓋即解除真空，安全、簡單實用。

　　產品詳情：

　　儀器硬件部分主要配置

　　1 sdd電制冷探測器:（zuixin型探測器）

　　1.1 sdd電制冷探測器；分辨率：129±5e電子伏特

　　1.2 放大電路模塊:對樣品特征x射線進行探測；把探測采集的信息,進一步放大。

　　2 x射線激發裝置(薄鈹窗光管）:

　　2.1 燈絲電流zuida輸出：1ma；

　　2.2 屬于半損耗型部件，使用壽命大于5000小時

　　3 高壓發射裝置:

　　3.1 電壓zuida輸出： 50kv；

　　3.2 *小5kv可控調節

　　3.3 自帶電壓過載保護

　　4 一體化真空系統

　　4.1 具有低震動、低噪音、自保護及抽速快等優良性能的真空泵系統；

　　4.2 幾何抽速：60 l/min（50hz）

　　4.3 極限壓力：6.7×10-2 pa

　　5 多道分析器:

　　5.1 將采集的模擬信號轉換成數字信號,并將處理結果提供給上位機軟件；

　　5.2 zuida道數： 4096；

　　5.3 包含信號增強處理功能；

　　6 5光路過濾模塊

　　6.1 降低x射線光路發送過程中的干擾，保證探測器接收信號準確；

　　6.2 將準直器與濾光處整合；

　　7 準直器自動切換模塊

　　7.1 多達7種選擇，口徑分別為8-1＃, 8-2＃, 8-3＃, 8-4＃，6＃, 4＃, 2＃。

　　8 濾光片自動切換模塊

　　8.1五種濾光片的自由選擇和切換。

　　9 準直器和濾光片的自由組合模塊

　　9.1 多達幾十種的準直器和濾光片的自由組合。

　　10 工作曲線自動選擇模塊

　　10.1 自動選擇工作曲線，摒棄手動選擇，避免人為操作失誤，將自動化和智能化演繹得更完美，使操作更人性，更方便。

　　標準附件

　　低噪音快抽速真空泵

　　※體積小、重量輕、結構簡單，易于保養和維修

　　※抽速快，20s即可達到真空測試要求

　　※極限壓力可達6.7×10-2pa

　　※單相ac220v供電，無須外接三相電

　　樣品配置

　　標準樣品用于制作工作曲線

　　樣品腔

　　開放式大樣品腔：610mm×320mm×100×

　　半封閉樣品腔（抽真空時）：φ100mm×h75mm

　　標樣

　　歐盟標樣ec680k、ec681k

　　銀校正片

　　專用軟件mearohs

　　1軟件簡介

　　專門針對rohs(含鹵素元素)檢測而開發（含真空控制功能），對采集的光譜信號進行數據處理、計算并報告顯示測量結果。

　　2功能介紹

　　※專門應對歐盟rohs指令中六種物質涉及的五種元素 cd,pb,hg,br,cr和鹵素元素cl測試，測量時間為100-300秒（可調）

　　※操作界面簡潔直觀，使用方便，無需專業人士操作

　　3軟件界面如下圖所示：

　　※可自動選擇適合的校準曲線，測量更方便，更準確

　　※中英文界面自動切換，并具有第三方語言訂制功能

　　※自動校準儀器

　　※自帶樣品材質定性分析，防止手動用戶選擇錯誤曲線

　　※多種報告形式打印

　　※可同時顯示多個光譜圖

　　※儀器測試參數及真空度實時顯示，所有掌控一目了然

　　※獨有的機芯溫度監控技術，保證x射線源的安全可靠運行，有效延長其使用壽命，降低使用成本。

　　售后服務：

　　1 對客戶方操作人員免費進行培訓。

　　2 安裝、調試、驗收、培訓及技術服務均為免費在用戶方現場對操作人員進行培訓。

　　3 正常使用，經本公司售后服務部技術人員確認屬工藝或材質缺陷引起的故障，且未經拆修，儀器自驗收合格之日起保修一年。

　　4 產品終身維修。（客戶必須有填寫詳細、真實的有效購買憑證，和保修卡等）

　　5 免費提供軟件升級；

　　6 提供*有效的技術服務，在接到用戶故障信息后，3小時內響應，如有需要，48小時內派人上門維修和排除故障。

　　應用領域：rohs、鹵素環保指令檢測

　　 鍍層厚度測試

　　 合金分析（銅合金不銹鋼等）

　　產品特點：

　　product features

　　1.采用美國原裝電致冷高性能si-pin探測器，分辨率高，探測范圍寬,涵蓋rohs、鹵素、鍍層、合金(含貴金屬)及各種常規材料分析的基本要求。

　　using the original refrigeration high-performance si-pin detector, high resolution, wide detection range and covers the rohs,halogen, plating, alloy (including precious metals) and basic requirements of various kinds of conventional material analysis.

　　2.配置dpp數字多道信號集成處理器，比普通模擬多道信號處理器性能更佳，尤其在高計數率時有更好的分辨力(如hg和cl等)，高達80mhz的數據傳輸速度使分析時間更短，測量重復性和長期穩定性更好。

　　configuring the international most advanced dpp with digital integrated multichannel signal processor. multi-channel signal processor performance is better than the general simulation, especially in the high count rate has better resolution (such as hg and cl). the speed of the data transmission up to 80 mhz make the analysis time shorter, repeatability better and long-term stability.

　　3.內置高清攝像系統，清晰觀察樣品，準確定位樣品測試區域。

　　built-in high-definition camera system, observe the ple clearly and locate ple test area accurately.

　　4.配套新的fp測量軟件，集成多種譜圖處理算法和基體校正算法，有效降低儀器測量中的各種干擾譜峰，使低含量和痕量元素的檢測結果更加準確，更加接近真值水平。

　　configuringthe latest fp measuring software, integrate variety of spectrogram processing algorithm and matrix correction algorithm, can reduce the various interference spectrum peak in the instrument measuring effectively, to make low content and trace elements test results more accurate, more close to the true value

　　技術參數:

　　specifications

　　1.分析范圍:硫（s）－（u）

　　measurable elements：s-u

　　2.含量范圍:2ppm-99.99％

　　element content:2ppm-99.99％

　　3.測量時間:50-300秒(可調)

　　measurement time 50-300s（adjustable）

　　4.能量分辨率:149±5ev

　　resolution:149±5ev

　　5.高壓電源功率:50w

　　high voltage power supply power：50w

　　6.樣品腔尺寸: 610mm×320mm×100mm

　　sample chamber size : 610mm×320mm×100mm
