一、設備組成
| 控制中心（人機界面觸摸屏操作、數字顯示） | 一套 |

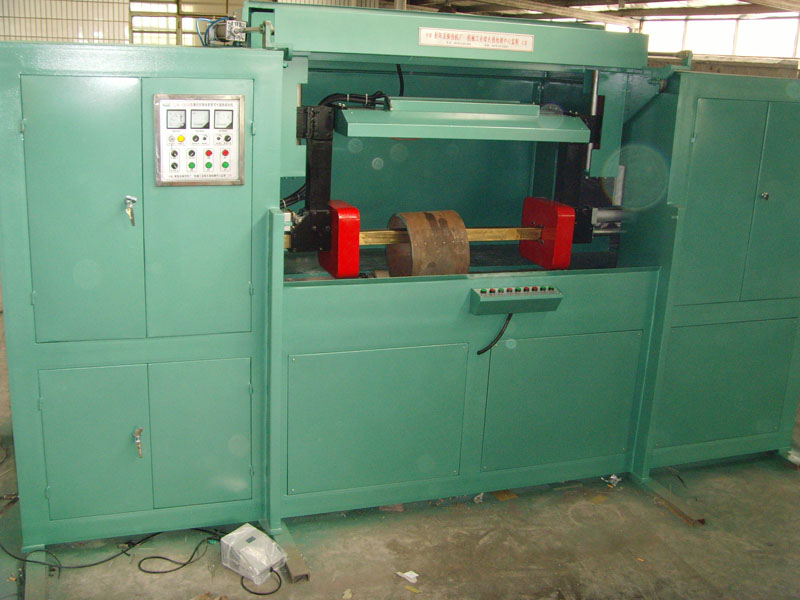

| 主機 (包括: 氣動夾緊機構、閉路磁軛縱向磁化器、周向磁化器等) | 一套 |
| 磁懸液噴灑系統 | 一套 |
| LED紫外燈系統 | 一套 |
| 暗室系統 | 一套 |
| 歐姆龍（PLC）控制系統 | 一套 |
| 可升降托架旋轉機構 | 一套 |
二、探傷工件:環形件（內徑800mm）、軸類件（直徑350mm長500mm）。
三、設備能力
運轉時間：＞600小時/月。
探傷節拍：（10—45秒/件根據不同工件需要的時間不同，并與操作者熟練程度有關）
檢測要求：檢查工件內外表面和近表面因機加工和疲勞而引起的裂痕等細微缺陷。
四、本機設計制定標準
<<磁粉檢測>> JB/T8290-2011國標。
