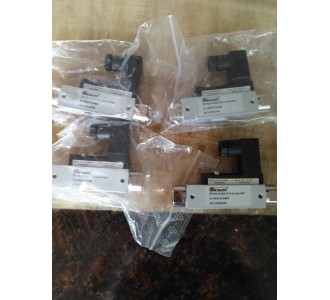

德國西德福（STAUFF)SFIE4R24流量繼電器/材質黃銅/不銹鋼
黃銅工作壓力50bar電壓24V不銹鋼工作壓力150bar電壓24V
（機床專用）交流220v，可以低到24v
建議：安裝時將它固定到垂直位置，流體從下向上動
機床專用sfie系列
（產品介紹）
西德福徑向微濾裝置的特點是它有極高效的濾芯，過濾等級為 0.5 微米
為液壓設備設計的西德福離線濾器可使用一個或多個殼體。這種離線濾器裝置很容
易安裝到新的或現有的液壓設備上
通過使用一體化的電機，泵裝置和離線濾器，油從油箱中泵出，然后過濾，過濾后的
油重新回到油箱。
經濟性
在液壓市場上，大家公認，70% 的機械故障都是由系統中的污染物造成的。西德福
的吸水離線式過濾器能從源頭上解決這種污染和固體顆粒問題。這種濾器能夠去除
油中的大量游離水。這樣就防止了水的催化反應和固體顆粒的污染，延長了油的使用
壽命。
使用西德福濾器會降低零件故障率，減少停機時間和節省系統的維修時間。
吸水性
西德福吸水過濾器是一種離線裝置，該裝置使用一種特殊的吸水旋裝濾芯作為預濾
器。被泵出的流體通過預濾器，在這里去除了大部分的水分和較大的固體顆粒污染物，
到第二級過濾，流體通過西德福微濾器，在這里去掉少量的水分和剩下的固體顆粒，
精度可達 0.5 微米。
近年來，在清潔和干燥液壓和潤滑系統方面，西德福的濾器系統積累了大量的實際經
驗，并在下列市場上得到了廣泛應用。
鋼鐵工業
船舶工業
化工工業
造紙工業
優點
由于高濾油效率β2 2330，油的清潔度極高
提高了油的流動性
預防在徑向過濾方向上形成通道
較大吸水能力
結構緊湊，易于保養維護
延長油和零件使用壽命
離線式吸水過濾器 - 類型 OLSW
帶加熱器的離線式過濾器 - 類型 OLSH
離線濾器 OLS 的電機的技術數據
帶濾芯 (SRM-30HB) 離線過濾器 OLS 的流量特性曲線
帶濾芯 (SRM-30HB) 旁路過濾器 BPS 的流量特性曲線
描述 功率( kW) 電壓
50 Hz
電流
50 Hz
轉速
50 Hz
電壓
60 Hz
電流
60 Hz
轉速
60 Hz
型號
50 Hz
轉速
50 Hz
電壓
60 Hz
電流
60 Hz
轉速
60 Hz
50 Hz
OLS-1A OLS-2A OLS-1B M63 B3/B5 4P 110V MULTIVOLT 0,18 110 V AC 3,30 110 V AC 2,70
OLS-1A OLS-2A OLS-1B M63 B3/B5 4P 230 MULTIVOLT 0,18 230 V AC 1,57 230 V AC 1,34
0OLS-1A OLS-2AOLS-1B M63 B3/B5 4P 3PH MULTIVOLT 0,18 230/400 V AC 1,03 / 0,60 254/440 V AC 0,90 / 0,52
OLS-2B OLS-4A M63 B3/B5 4P 3PH MULTIVOLT 0,29 230/400 V AC 1,65 / 0,95 1460 254/440 V AC 1,47 / 0,85 1740
OLS-2B OLS-4A OLS-4B M71 B3/B5 4P 110V MULTIVOLT 0,37 110 V AC 6,10 110 V AC 5,20
OLS-2B OLS-4A OLS-4B M71 B3/B5 4P 230V MULTIVOLT 0,37 230 V AC 3,00 230 V AC 2,65
OLS-4B M71B3/B54P3PH MULTIVOLT 0,37 230/ 400 V AC 1,90 / 1,10 254/440 V AC 1,60 / 0,93
預過濾濾芯
密封材料
電機選項
泵選項
臟污指示器
選項
預過濾濾芯
類型
離線吸水過濾器 OLSW
殼體結構
濾芯長度
濾材
離線式吸水過濾器 - 類型 OLSW
西德福過濾單元 訂貨說明
300 mm 30
50 Hz 電機 應用濾器 代號
10C1,6X053G 1,6 ccrev. 00
10C3,6X053G 3,15 ccrev. 10
MLPDG 108C 0,8 ccrev. 50
60 Hz 電機 應用濾器 代號
10C1,25X053G 1,25 ccrev. OLSW-1A 01
10C2,5X053G 2,5 ccrev. OLSW-1B 11
水過濾濾芯
SF6721-W (10 mm）A
預過濾濾芯 (顆粒)
無 0
SF6702-MG (玻璃纖維 1mm) B
SF6704-MG (玻璃纖維 3mm) C
SF6707-MG (玻璃纖維6mm) D
SF6731-MG (玻璃纖維12mm) E
SF6726-MG (玻璃纖維25mm) F
SF6721 (紙質10mm) G
SF6711 (紙質 25mm) H
SF6791 (不銹鋼網125mm) J
預過濾濾芯-類型 SF67
1個濾芯 1
1個盒子里有15個濾芯15
SRM-30-H-B-1
濾芯長度 300 mm 30
橡膠(標準) B
材質 氟橡膠 V
過濾精度
μm 代號
纖維素 (標準) 0,5 H
玻璃纖維 1 E01
玻璃纖維 3 E03
玻璃纖維 5 E05
玻璃纖維 10 E10
玻璃纖維 20 E20
除水濾芯 5 WA
SF6721-W 旋裝式吸水濾芯10mm
SF6702-MG 旋裝式濾芯，玻璃纖維 1mm
SF6704-MG 旋裝式濾芯，玻璃纖維3mm
SF6707-MG 旋裝式濾芯，玻璃纖維6mm
SF6731-MG 旋裝式濾芯，玻璃纖維12mm
SF6726-MG 旋裝式濾芯，玻璃纖維25mm
SF6721 旋裝式濾芯，紙質10mm
SF6711 旋裝式濾芯，紙質25mm
SF6791 旋裝式濾芯，金屬網 125mm
（產品應用）
礦山機械
收割機
林業機械
農業機械
裝載機械
捕魚設備
筑路工程機械
起重機
機械
模擬裝置
制槳和造紙設備
食品加工機械
壓力機械
自動化工業
木材廠
塑料及橡膠工業
金屬工業
水泥和混凝土設備
材料處理工業
橋梁和液壓設備
化工工業
電站
船舶工業
鋼鐵工業
?
