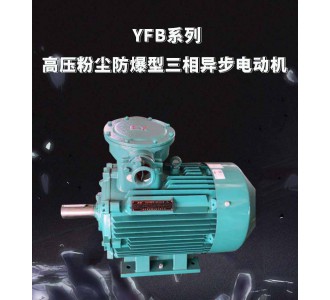

YFB系列高壓粉塵防爆型三相異步電動機
1.產品概述
YFB系列高壓粉塵防爆型三相異步電動機采用當今?際高壓?效中型電動機設計和制造理念，結合本公司長期以來生產高壓防爆電動機的技術和經驗，采用已經驗證可靠的新技術、新材料、新工藝而開發。產品制造精良、性能優異，運行可靠。
2.用途
粉塵防爆電機主要使用于鋼鐵、醫藥、紡織（如棉花纖維、亞麻纖維、化纖纖維等）、冶金（鎂粉、鋁粉、碳粉等）、糧食加工（如小麥、玉米、谷物等）、飼料加工(血粉、魚粉)、化肥、煙草、造紙、合成材料（如塑料、染料）、建材等存在有可燃性粉塵的場所。
3.型號說明
防爆標志：
防爆標志 最高表面溫度130℃
防爆型式為外殼保護型 外殼防護等級IP65
設備類別為A型21區
型號描述
YFB 500 2 — 6
規格代號，表示軸中心高500mm、2號鐵芯、6極
系列代號，Y表示三相異步電動機、FB表示粉塵防爆型
4.執行標準
4.1GB 755 旋轉電機 定額和性能
4.2GB/T 997 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM代號)
4.3GB/T 1032 三相異步電動機試驗方法
4.4GB/T 1993 旋轉電機冷卻方法
4.5GB 1971 旋轉電機 線端標志與旋轉方向
4.6GB/T 4772 旋轉電機尺寸和輸出功率等級
4.7GB/T 4942.1 旋轉電機整體結構的外殼防護等級（IP代號）分級
4.8GB 10068 中心高為56mm及以上電機的機械振動 振動的測量及限值
4.9GB/T 10069.1 旋轉電機噪聲測定方法及限值 第1部分：旋轉電機噪聲測定方法
4.10GB 10069.3 旋轉電機噪聲測定方法及限值第3部分：噪聲限值
4.11GB 3836.1 爆炸性環境 第1部分：設備 通用要求
4.12GB 12476.1-2013 可燃性粉塵環境用電氣設備 第1部分：通用要求
4.13GB 12476.5-2013 可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD”
4.14GB 30254 高壓三相籠型異步電動機能效限定值及能效等級
4.15GB 50058 爆炸和火災危險環境電力裝置設計規范
5.基本特征
5.1機 座 號：355～560
5.2功率范圍：185kW～2240kW
5.3電 壓：3000V～11000V
5.4頻 率：50Hz、60Hz
5.5極 數：2P～12P
5.6熱 分 級：155(F)
5.7溫升限值：80K（B級）。
105K（F級）（每個機座號、每個極數?大一檔功率）
5.8振動速度：2.3mm/s
5.9效率：2級能效。符合GB 30254-2013《高壓三相籠型異步電動機能效限定值及能效等級》能效2級。
5.10冷卻方式：IC411
5.11安裝方式：IMB3(也可做成IMB35、IMV1)
5.12防護等級：IP65
5.13運行方式：S1
5.14防爆級別：Ex tD A21 IP65 T130℃(其中?心高H400電壓為10kV的電機防爆等級為Ex tD A21 IP65 T135℃)
5.15環境：溫度-20℃～+40℃、海拔高度不高于1000m
5.16戶內（標準配置）
可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、戶外濕熱帶（THW）、戶外干熱帶（TAW）。
6.結構說明
6.1機座
電動機機座采用工藝成熟的高強度灰鑄鐵制造或鋼板焊接制造。
?
