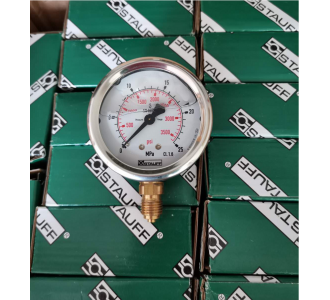

西德福STAUFF壓力表SPG063-0-250-1-R-B-F型號
西德福STAUFF壓力表SPG063-0-250-1-R-B-F型號
高壓鍛造閥體球閥FBV型3000PSISAE法蘭連接9ISO 6162-1)
當訂購下面表格列出來的標準型號時
球閥材料如下
閥體，球體和閥桿：碳鋼
手柄：碳鋼
閥座：Delrin(POM)
O型圈：FPM(Viton)
FBV2EM200001M（FBV系列球閥）
FBV2EM240001M
FBV2EM320001M
FBV2EM400001M
FBV2E200001M
FBV2E240001M
FBV2E320001M
FBV2E400001M
高壓鍛造閥體球閥FBV22/23型6000PSISAE對開法蘭連接(ISO 6162-2)
FBV2SM200001M
FBV2SM240001M
FBV2SM320001M
FBV2S200001M
FBV2S240001M
FBV2S320001M
兩通高壓圓形閥體球閥是一種液壓開/關裝置
標準配置
圓形閥體，線型安裝
機加工零件減小了操作扭矩
直接安裝，避免螺紋接觸流體
配備手柄
標準材料
閥體：碳鋼，鍍鋅
球體：碳鋼，鍍硬鉻
閥桿：碳鋼
手柄：鋁（西德福尺寸08）
鋅（西德福尺寸12和16）
鋁（西德福尺寸20到32）
閥座：Delrin（POM）
O型圈：FPM(Viton)
高壓圓形閥體球閥BBV29型3000/6000PSI法蘭連接(ISO 6162-1/2)
雙模式3000/6000PSI(代碼61/62)ISO公制螺紋
BBV29M080001M加工零件
BBV29M120001M（配備手柄）
BBV29M160001M
BBV29M200001M
BBV29M240001M
BBV29M320001M
BBV29080001M
BBV29120001M
BBV29160001M
BBV29200001M
BBV29240001M
BBV29320001M
（特點）
兩通高壓圓形閥體球閥是一種液壓開/關裝置
標準配置
圓形閥體，線型安裝
機加工零件減小了操作扭矩
直接安裝，避免螺紋接觸流體
配備可移動可調節手柄
標準材料
閥體：碳鋼，鍍鋅(BBV27)
不銹鋼(BBV28)
球體：碳鋼，鍍硬鉻
閥桿：碳鋼
手柄碳鋼
閥座:Delrin(POM)
O型圈：FPM (Viton)
標準連接形式/大小
3000 PSI(代碼61) SAE直接法蘭連接
6000 PSI(代碼62) SAE直接法蘭連接
公制ISO或者UNC螺紋
壓力范圍
壓力范圍：高達170bar/2500PSI(取決于球閥大小和材料組合)
請注意：壓力等級受SAE法蘭的限制。可以配置特殊法蘭連接來達到更高的工作壓力
溫度范圍
工作溫度范圍
-20C +100C
高壓圓形閥體球閥BBV27/28型3000PSI法蘭連接(ISO 6162-1)
BBV27M400001M（SAE直接法蘭連接）
BBV27M480001M（壓力范圍：高達170bar）
BBV27M640001M（可調節手柄）
BBV27M800001M
BBV27400001M
BBV27480001M
BBV27640001M（工作溫度范圍20C-100C）
BBV27800001M（圓形閥體.線型安裝）
?
