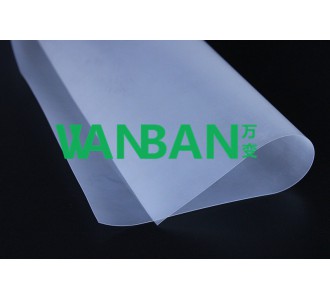

導光膜（簡稱LGF），它具有超薄，發光均勻、色彩多變化等特點，主要應用于手機按鍵，是一種通過彩色導光膜將LED的點光源，轉換成面光源的一種產品。

采用尖端微納結構設計與制造技術，利用光源若干顆LED燈，通過光學設計方法，使背光源（顯示器、按鍵、鍵盤、儀表面板）面發光均勻柔和并能獲得高亮度。通過熱壓工藝，將模具上之精密光學網點或微棱鏡結構復制到PC等材料表面，光學微結構能有效地將全反射進入PC薄膜的光線折射出PC薄膜表面。



一、產品規格：

1.導光膜材料：PC，TPU等光學薄膜

2.導光膜厚度：0.075mm，0.125mm，0.178mm，0.254mm，0.3mm，0.381mm，0.7mm

3.產品尺寸：最大350mm×350mm（可按照客戶要求設計制作）

4.光學性能：亮度40-800CD/m2，均勻度大于75％

5.可靠性測試：50萬次按壓測試，高低溫沖擊，高溫高濕測試

6.背膠方式：貼膠，刷膠（或按照客戶定制方式）

7.保質期：二年（－5℃～35℃，RH 10%～RH 75%）。

 

二、產品優點

1.質輕、柔軟，厚度薄，厚度0.125mm，使用在手機中，不同于導光板會占用較大空間。

2.節省LED燈、節省功耗，一般手機小面積背光源只需兩顆側光LED燈即可。

3.背光效果良好，一般可達到250-800CD/mm2

4.結構本身無電路部份的特殊要求。

5.物理穩定性好，耐磨損，使用壽命長。與EL相比平均成本可節省75%

6.與金屬薄膜按鍵（MDF：metal Dome Foil）組合，不影響Dome片按壓觸感。



三、產品的運用

導光器件（導光薄膜Light guide film，LGF，或者超薄導光板）：用于手機、MP4、PDA、PPC鍵盤照明，電子詞典、汽車導航儀、筆記本等電子產品超薄背光的新型器件，逐步成為采用LED的超薄電子器件背光照明的主要器件。
