老城區改造一體化提升泵站項目案例

老城區改造一體化提升泵站項目案例——工程概況：

連灣涌位于珠海市高欄港經濟區平沙鎮東南側，南臨珠海大道，西側通過雞啼門大橋與紅旗鎮相接，北側為乾務鎮，距離東北側平沙鎮中心約4kw。

主河道起點至連灣水閘下游180m的出?？?，河道全長5.82km，寬度為28-82m，水域面積為0.48km2，流域面積約為8.76km2。

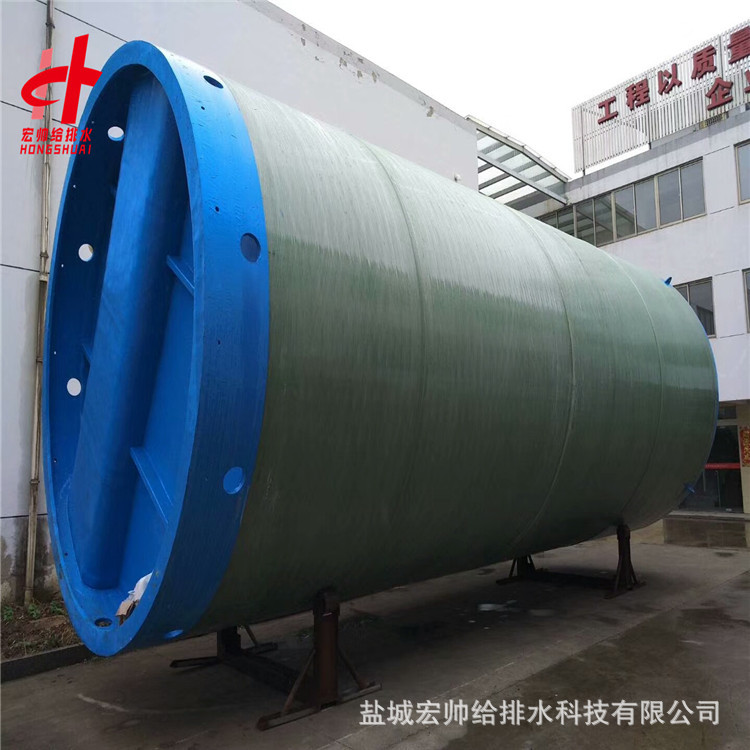

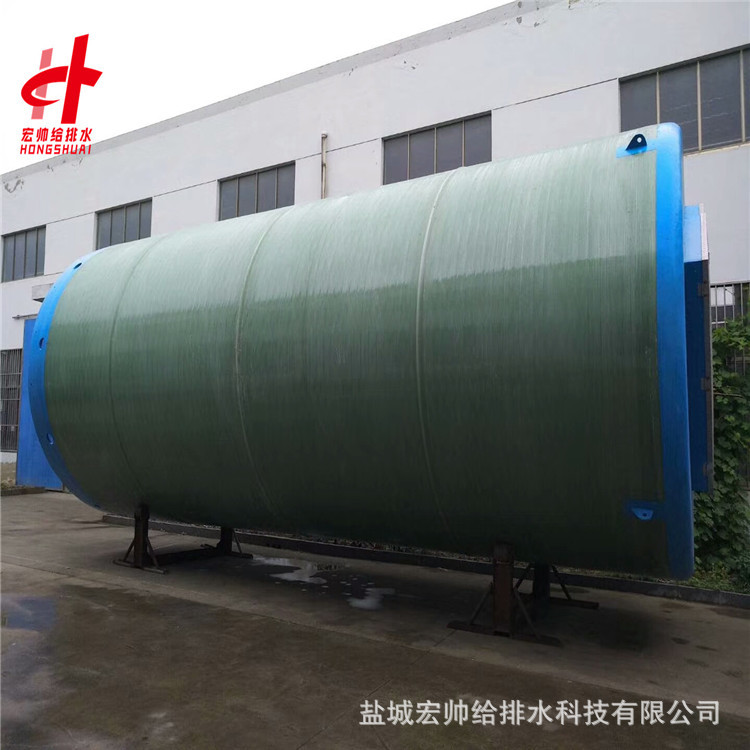

預制泵站筒體：φ1500 玻璃鋼 機械纏繞

潛污泵：50WQ20-10-1.5 2臺 鑄鐵

泵底座：DN50 2臺 鑄鐵

提升泵導軌：φ48 4根 不銹鋼304

玻璃鋼一體化泵站 提籃格柵為304材質 內部管道為304材質









提籃格柵：300×250×500 1臺 不銹鋼304 孔隙20mm

格柵導軌：2根 不銹鋼304

蓋板：1套 花紋鋁板

安全格柵：1套 玻璃鋼

爬梯：350×2600mm 1套 不銹鋼304

管道：DN50，PN10 2只 不銹鋼304

橡膠接頭：DN50，PN10 2只 法蘭不銹鋼

止回閥：DN50，PN10 2只 鑄鐵 橡膠瓣式

閘閥：DN50，PN10 2只 鑄鐵 手動暗桿式

壓力傳感器：1套

保護管：DN50 1根 不銹鋼304

橡膠接頭：DN400，PN10 1只 橡膠 進口用

橡膠接頭：DN100，PN10 1只 橡膠 出口用

排氣管：DN80 2根 不銹鋼304

控制柜：PLC控制 1套 戶外不銹鋼304 配套

鑄鐵鑲銅閘門：DN400 1套 鑄鐵 手動

老城區改造一體化提升泵站項目案例——泵站設備說明：

1、玻璃鋼筒體底部與底基聯接采用化學螺栓聯接。

2、與玻璃鋼筒體聯接進、出水污水管道待筒體安裝到位后再鋪設、布置和聯接。

3、玻璃鋼筒體周圍回填土完畢、并布置好各地下穿線管后再澆注地面。

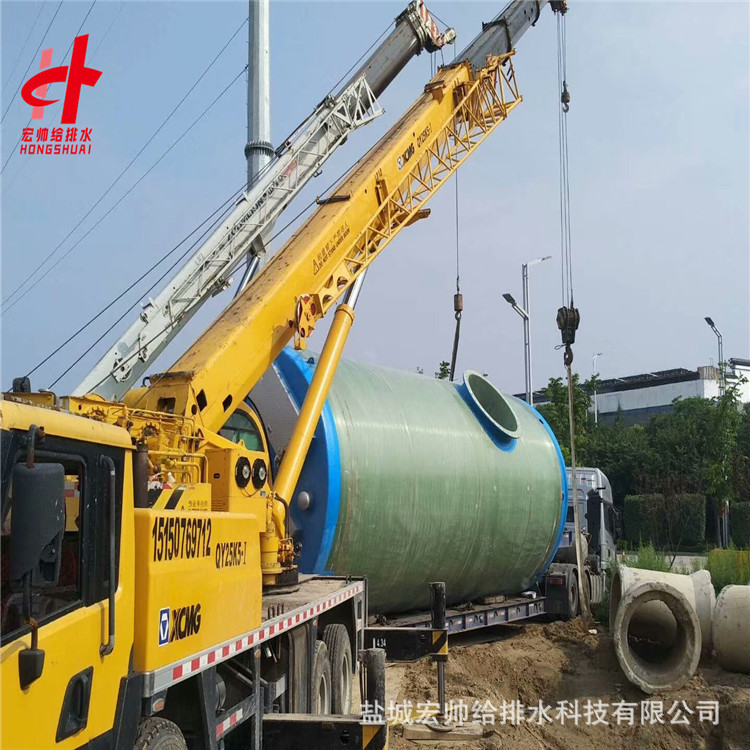

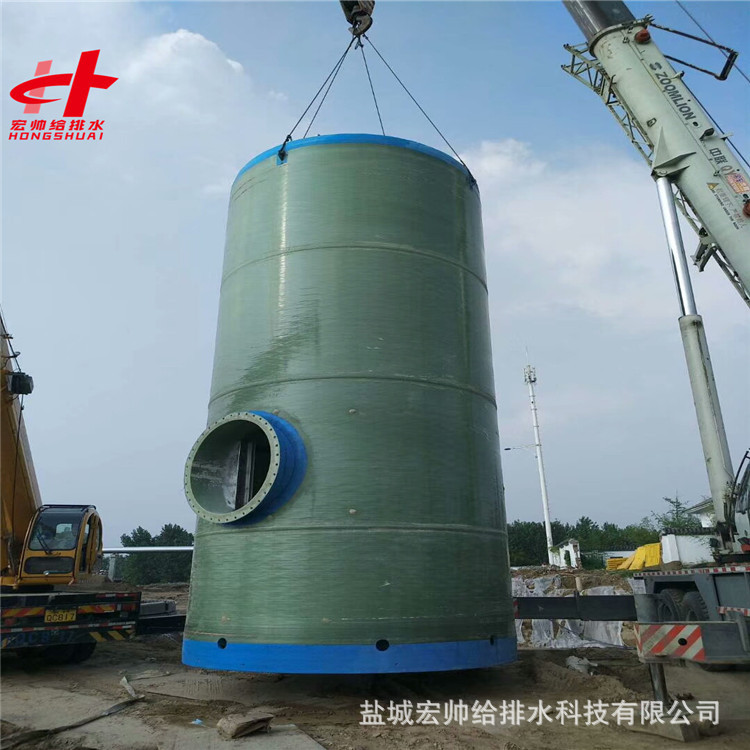

4、吊裝污水提升泵站和提籃格柵并沿著筒體內壁固定。

5、水泵控制通過通過液位計自動控制運行，控制柜為一控二戶外不銹鋼304.

老城區改造一體化提升泵站項目案例——泵站施工說明：

一體化污水泵站：泵站施工時確保泵站不上浮，如在雨季施工，在充分覆土前需向泵站內灌注足夠的水量來壓重，當覆土密實達到要求后再抽干裝置內積水。泵站基坑回填采用中粗砂或自然土回填，密實度應達到95%以上，嚴禁用礦渣、建筑垃圾、淤泥等其他材料回填，每層按300-500mm厚度回填，每層回填密實后才能進行下一層的回填。

本工程提供一體化預制泵站大樣圖，按照要求提供產品和詳細的各項參數數據。水泵為兩臺，一用一備，單臺水泵的流量為20m3/h，揚程為10m，N=1.5kw，PLC自動控制運行、無人值守。
