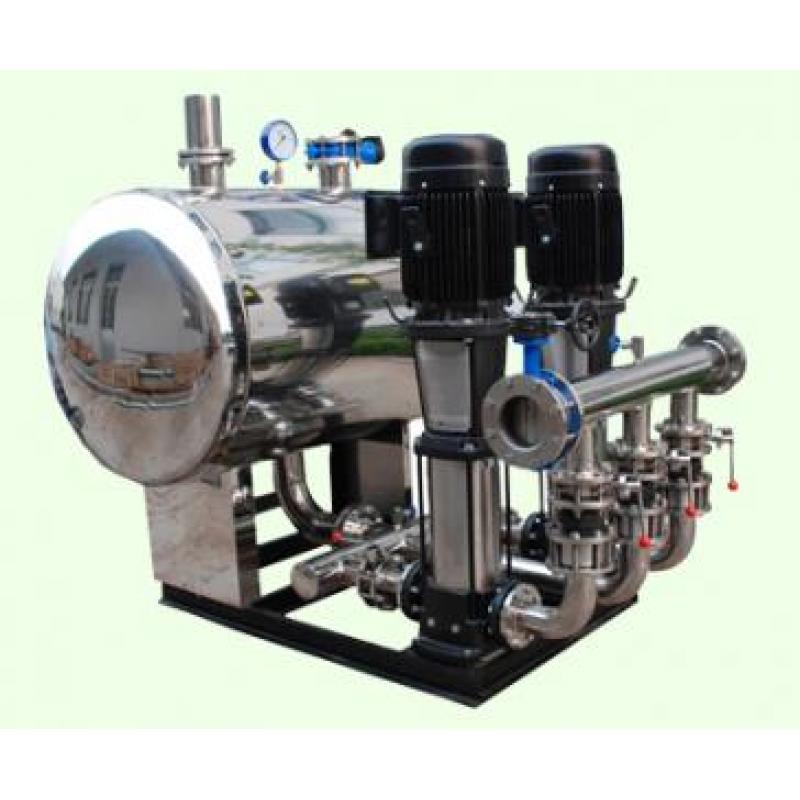

一、 頑壓變頻調速給水設備構造及工作原理

變頻調速給水設備裝置由氣壓罐、水泵電控柜、勵控制器、安全閥、勵表、止回閥、閘閥及管道等組成一個完善自動給水裝置。當水泵啟動后,過補氣罐及進氣閥同時向罐內補氣補水,隨著水位的不斷增高,罐內的氣體體積不斷濃縮;勵不斷增高,當壓力達到社定最高壓力時,通過壓力傳感操縱水泵關閉。在水泵停止運轉的時間里,由于被擠壓的空氣具有膨脹力,擠壓罐內的水具有一壓力而不斷送至用戶使用。 隨著水的流出,罐內水的體積減少，空氣的體積增大,既罐內壓力逐漸降低,當罐內壓力降到社定的最低壓力時,通過壓力傳感操縱水泵啟動,這樣往返不斷的停止起動至使管內達到理想的供水效果。

二、頑壓變頻調速給水設備特點:

1、變頻調速給水設備可取代水塔、高位水箱, 結構上有利于抗震和建筑美觀。

2、罐是全封閉形式,直接與泵管連接,水與外界空氣不直接接觸,保證了水質不受污染

3、戰地面積小、投資少、成套設備便于安裝施工。

4、操作簡單、維修方便、自動啟閉水泵,自動補氣增壓、不需專人管理,停電不停水。

三、頑壓變頻調速給水設備的規格型號及技術參數

1、臥式

2、立式(1)水泵(2)自動控制柜(3)泵管(4)電纜(5)進氣閥(6)回閥(7 )補氣罐(8)入孔(9 )勵表(10)安全閥(11)勵罐(12)總閥門

四、頻調速給水設備的安裝與調試

1、將變頻調速給水設備吊放在預先做好的基礎上,用水平儀找平墊好。

2、連接好各部件之間的管道與閥件。

3、調整壓力表,根據實際樓層的高度,使低限保證高層有水為易，上限不得超過工作壓力。

4、關閉出水閥,合上電源開關,設備投入正常運行,表動位針運行到上限點自動停泵,打開出水閥,動位針運行到下限點自動開泵為正常。

五、頻調速給水設備的注意事項

1、氣壓供水設備的工作環境應通風良好,溫度在1-50攝氏度。

2、電源電壓不低于350V,不高于410V。

3、經調試合格的設備不得隨意調整。

4、機泵在正常工作情況下,每半年到一年進行系統檢查和保養
