產品介紹

QJR系列井用熱水潛水電泵是由熱水潛水泵與井用熱水潛水三相異步電動機直接聯成一體的。耐熱水溫可達100℃，潛入地?zé)崴校崛〉責崴挠行C(jī)具，地?zé)崾且环N廉價、潔凈的新型能源，現今廣泛用于采暖、醫療、洗浴、養殖、種植、工農業、廠礦企業、娛樂服務保健設施等許多方面。

產品特點

具有泵機合一、結構簡單、運行可靠、無噪聲、性能優良、機組效率高、安裝維修方便、并具有耐熱、防腐、抗老化等諸多特點，是提取地?zé)崴男驴町a(chǎn)品。

結構說明

QJR系列井用熱水潛水電泵機組包含：熱水潛水泵、熱水潛水電機（包括耐熱電纜）、輸水管和控制開關（高揚程泵加配閘閥）四大部分組成。

1.熱水潛水泵為單吸多級式離心泵，由導流殼、葉輪、密封環、錐形套、泵軸、耐熱軸承、進水節。逆止閥和閥體等主要零件組成。

2.為密封充水濕式三相異步電動機，由定子、轉子、上下軸承座、防砂裝置、調壓裝置等主要零部件組成。

3.熱水潛水泵與熱水潛水電機通過套筒式聯軸器或爪聯軸器直接聯成一體，組成熱水潛水泵機組。

4.上段安裝防砂罩和兩個反向裝配的骨架油封，即防砂裝置。另外根據用戶需要，可安裝防砂密封模塊。

5.熱水潛水泵每級的聯接為導流殼螺紋及止口定位的緊密聯接，鍵槽固定葉輪與泵軸必須通過專用的底盤定位進行裝配。

6.定子與上、下軸承座及底座、聯接座固定，采用帶密封橡膠圈的雙頭螺栓與各端面止口定位緊密聯接。

7.上端設有注水孔、排氣孔、下端設有放水孔、當電泵下井前，熱水潛水電機內腔必須充滿純凈的清水，注意防止假滿，上好各孔螺塞，不得有漏水現象。

1.固體物質含量不超過0.01%（重量比）；

2.水的酸堿度pH值為6.5~8.5范圍內；

3.水中氯離子含量不大于400mg/l；

4.礦化度不大于4000mg/l；

5.硫酸根不大于1000mg/l；

6.銨離子不超過1mg/l;

7.氟離子不超過4mg/l;

8.硫化氫不大于1mg/l；

9.電源頻率為50Hz（允許不超過±1%），額定電壓0.38/0.66kV、0.66/1.14kV、3kV、6kV（允差為±5%）的三相交流電源；

10.電動機內腔必須充滿純凈清水；

11.井管應正直、光滑、不得有凸出或管錯位現象，井徑不小于熱水潛水電泵的使用井徑。

技術參數

1：允許工作水溫范圍：+5至+125℃

2：固體雜質含量（質量比）不大于0.01％

3：PH值（酸堿度）6.5-8.5

4：硫化氫的含量不大于1.5mg/L

5：氯離子的含量不大于400mg/L

6：機組必須完全侵沒水中工作。立式使用，選擇型號時井徑與泵的型號要匹配，切忌大直徑的徑孔選用小直徑的泵，這樣不利于電機的散熱。

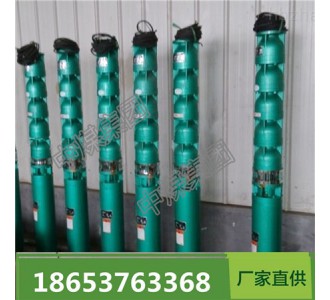

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實
