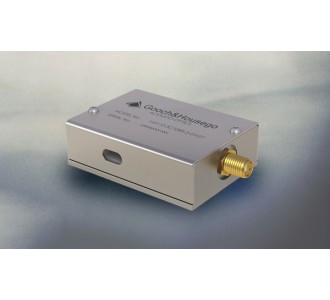

聲光調制器AOM允許以遠遠超過機械快門（甚至高達70 MHz）的速率控制和調制光強度。我們的調制器針對低散射和高激光損傷閾值進行了優化。為了確定最佳的聲光調制器和RF驅動器解決方案，需要了解應用的上升時間，調制率，光束直徑和功率處理需求。
聲光調制器AOM使用晶體內的聲波來創建衍射光柵。隨著施加的RF信號的功率變化，衍射光的量成比例地變化。調制器可以像快門（以設定的頻率打開和關閉光）循環使用，也可以用作可變衰減器（動態控制透射光的強度）。
標準的自由空間聲光調制器用于對激光束的數字或模擬的強度調制。主要技術參數如下：
波長范圍：240nm 到 2100nm
驅動頻率：20MHz 到 350MHz
光學上升沿時間：5ns
調制帶寬：寬達100MHz
工作介質：二氧化碲、鉬酸鉛、熔融石英、石英晶體、燧石玻璃
使用數字射頻驅動器，外控TTL信號可以快速開關激光束；使用模擬射頻驅動器，可以調節輸出激光功率和輸入激光功率的比率，典型調節范圍為0%到85%。 最大調制帶寬或光學上升沿時間是超聲波穿越激光束時間的函數。因此，為了獲得最快的速度，一般將激光束聚焦在調制器中最小光斑。
特點
多種材質可選
偏振或非偏振可選
V型鍍膜（雙波長）
多通道定制可選
布儒斯特角可選
水冷式高功率處理可選
科學研究
激光數碼
激光顯示
激光醫療
激光鉆孔
激光切割
激光光閘
選擇調制器的最重要因素是所需的速度。這會影響材料的選擇，調制器設計和要使用的RF驅動器。調制器的速度由上升時間描述，該上升時間確定調制器可以對應用的RF驅動器做出響應的速度，并限制調制速率。上升時間與聲波穿過光束所需的時間成正比，因此受調制器內光束直徑的影響。
關于速度，調制器分為兩大類。速度非常快的調制器可以提供高達?70 MHz的調制頻率，并且上升時間可以低至4 ns。輸入光束必須非常緊密地聚焦到調制器中才能達到該速度。較低頻率的調制器沒有此限制，但是可以接受較大的輸入光束。它們的上升時間通常是相對于輸入光束直徑指定的，單位為ns/mm。除了速度以外，在確定正確的調制器和RF驅動器時，我們還考慮其他選擇標準：
工作波長
光功率
所需的調制類型（模擬或數字）
光束直徑
所需的對比度
光偏振
大多數應用要求調制器的“開”和“關”狀態之間具有高對比度，因此需要使用一階衍射光束。這導致消光比為40dB或更高，但導致偏轉光束的通量較低（通常為85-90％）。在某些應用中，例如強度平衡，傳輸更為重要，并且?10dB的對比度是可以接受的。這允許使用未衍射的0階光束，通常導致>99％的光通量。
?
