產品介紹
邁磊凱科技—耐用、快速、便捷

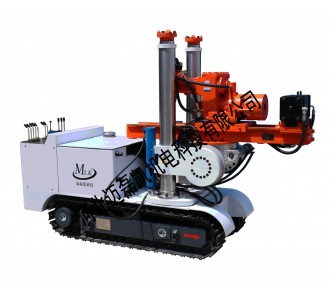

產品分類：煤礦用履帶式全液壓坑道鉆機（低方位）
產品型號：ZDY1450LPS、ZDY2300LPS
施工分類：煤礦探水孔、探瓦斯孔和卸壓孔及地質勘查等的鉆孔施工。
生產廠家：河北邁磊凱機電科技有限公司

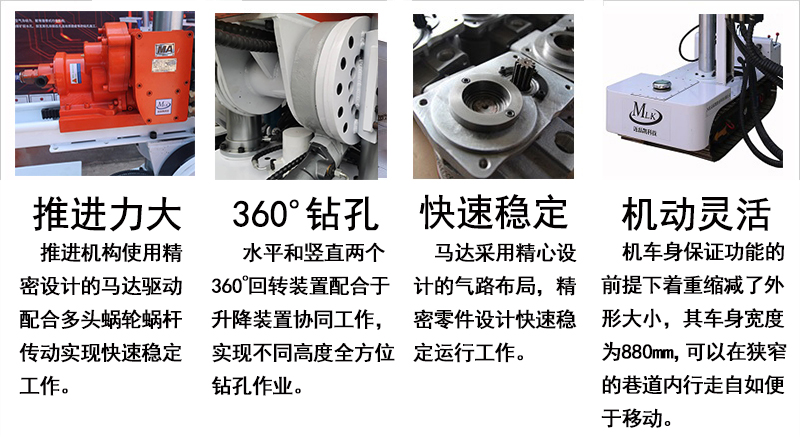

應用領域：煤礦用履帶式全液壓坑道鉆機(低方位)是我公司最新研發一款履帶行走式探水、探瓦斯、探斷層、放頂、注水等用途的鉆孔設備，是由水平360°及垂直360°和縱向360°構建的全方位鉆孔方位調整鉆孔，主要用于掘進工作面的防突措施要求的在軟巖或煤層中實施集形鉆孔，也適用于其他場合。該設備具有結構緊湊、操作靈活、機動性好、全斷面作業、安全性能好、一機多用等特點。除完成探水、探瓦斯工作外，還可鉆進復雜地層。它配套普通擴孔鉆頭等鉆具可進行回轉鉆進。
|
序號
|
|
檢驗項目
|
單位
|
參數
|
|
|
|
整機
|
型號
|
-
|
ZDY1450LPS
|
ZDY2300LPS
|
|
1
|
回轉額定壓力
|
MPa
|
25
|
25
|
|
|
2
|
回轉額定流量
|
L/min
|
50
|
70
|
|
|
3
|
額定轉矩
|
N．m
|
1450-170
|
2300-230
|
|
|
4
|
額定轉速
|
r/min
|
90-800
|
60-600
|
|
|
5
|
噪聲
|
dB(A)
|
90
|
92
|
|
|
6
|
鉆孔傾角
|
°
|
±180
|
±180
|
|
|
7
|
鉆桿直徑
|
mm
|
42/50
|
50/63
|
|
|
8
|
小工作高度
|
mm
|
750±10
|
750±10
|
|
|
9
|
大工作高度
|
mm
|
2210±10
|
2210±10
|
|
|
10
|
外形尺寸
|
mm
|
2400×880×2010（±20）
|
2400×880×2010（±20）
|
|
|
11
|
質量
|
kg
|
3000
|
3100
|
|
|
12
|
類型
|
-
|
液壓回轉
|
液壓回轉
|
|
|
13
|
工作壓力
|
MPa
|
22
|
22
|
|
|
14
|
工作流量
|
L/min
|
116
|
116
|
|
|
15
|
推進行程
|
mm
|
650
|
650
|
|
|
16
|
推進速度
|
m/min
|
27
|
27
|
|
|
17
|
空載返回速度
|
m/min
|
18.6
|
18.6
|
|
|
18
|
推進力
|
kN
|
35
|
35
|
|
|
19
|
起拔力
|
kN
|
60
|
60
|
|
|
20
|
泵
站
|
額定壓力
|
MPa
|
26
|
26
|
|
21
|
額定流量
|
L/min
|
116
|
116
|
|
|
22
|
電機型號
|
—
|
YBKE3-180L-4
|
YBKE3-200L-4
|
|
|
23
|
額定電壓
|
V
|
380/660/1140
|
380/660/1140
|
|
|
24
|
額定電流
|
A
|
43.1/25.0/12.25
|
56.63/32.69/16.24
|
|
|
25
|
額定功率
|
kW
|
22
|
30
|
|
|
26
|
油箱容積
|
L
|
120
|
120
|
|
|
27
|
行
走
機
構
|
行走方式
|
-
|
履帶式
|
履帶式
|
|
28
|
工作壓力
|
MPa
|
15
|
15
|
|
|
29
|
工作流量
|
L/min
|
10
|
10
|
|
|
30
|
行走速度
|
m/min
|
20
|
20
|
|
|
31
|
爬坡能力
|
(°)
|
±20
|
±20
|
|
|
32
|
履帶板寬度
|
mm
|
230
|
230
|
|
?
