脈沖布袋除塵器是通過脈沖清灰方式清灰的布袋除塵器,脈沖布袋除塵器的清灰系統由脈沖閥,噴吹管,貯氣包和脈沖控制儀等幾部分組成,分室除塵器另外加有氣缸.脈沖閥一端連接壓縮空氣包,另一端連接噴吹管,脈沖閥背壓室接控制閥,脈沖控制儀控制著控制閥及脈沖閥的開啟。
中 文 名：脈沖式布袋除塵器
組織結構：灰斗、上箱體、中箱體、下箱體等
優 點：性能穩定、操作方便、濾袋壽命長
演變基礎：布袋除塵器
一、工作原理

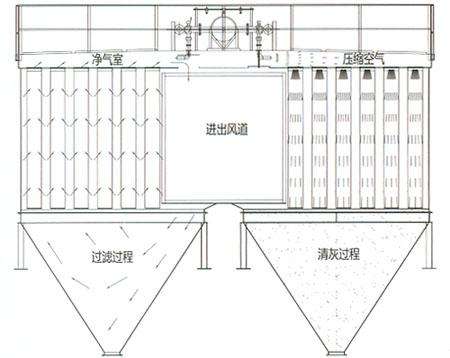

脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。
二、特點
1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖除塵器和分室反吹除塵器的缺點，清灰能力強，除塵效率高，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定可靠，經濟效益好。適用于冶金、建材、水泥、機械、化工、電力、輕工行業的含塵氣體的凈化與物料的回收。
2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到徹底清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。
3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固可靠。濾袋龍骨采用多角形，減少了袋與龍骨的磨擦，延長了袋的壽命，又便于卸袋。
4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，改善了換袋操作條件。
5、箱體采用>氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率很低。
6、進、出口風道布置緊湊，氣流阻力小。
三、系列設計
1、長袋脈沖除塵器按濾袋不同直徑、每室濾袋的不同布置、過濾面積的不同，分成三種不同的系列，以室為單位組合成排，分成單排列和雙排列。a.分單排和雙排，濾袋尺寸為130x6000。脈沖噴吹壓力可為低壓(0.2-0.3Mpa),亦可為高壓(0.4-0.5Mpa)，由用戶選用。b.只有雙排布置，濾袋尺寸為130x6000。脈沖噴吹壓力一般設計為低壓(0.2-0.3Mpa)。c.只有雙排布置，濾袋尺寸為160x6000。脈沖噴吹壓力為高壓(0.4-0.5Mpa)。 如用戶有特殊要求，亦可按用戶意見設計特殊型。
2、除塵器進口粉塵濃度一般允許為50g/Nm3以下，如有特殊要求，可按用戶要求設計。
?
